상세 정보 |
|||
| 핵심 프로세서: | 56800EX | 코어 크기: | 32비트 싱글 코어 |
|---|---|---|---|
| 속도: | 100MHz | 연결성: | I2C, SCI, SPI |
| 주변 기기: | DMA, 포르, PWM, WDT | 입출력의 수: | 26 |
| 프로그램 메모리 규모: | 48KB (24K x 16) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 4K Ｘ 16 | 전압 - 공급 (Vcc/Vdd): | 2.7V ~ 3.6V |
제품 설명

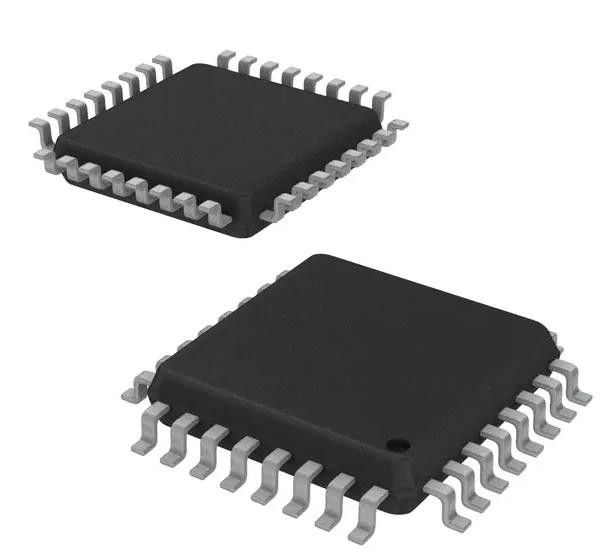

MC56F82733VLC 마이크로컨트롤러 IC 32비트 단일 코어 100MHz 48KB FLASH 32-LQFP
IC MCU 32BIT 48KB FLASH 32LQFP
스펙MC56F82733VLC
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 마이크로 컨트롤러 | |
| 시리즈 | 56F8xxx |
| 패키지 | 트레이 |
| 제품 상태 | 액티브 |
| 코어 프로세서 | 56800EX |
| 원자 크기 | 32-비트 단일 코어 |
| 속도 | 100MHz |
| 연결성 | I2C, SCI, SPI |
| 주변 장치 | DMA, POR, PWM, WDT |
| I/O 수 | 26 |
| 프로그램 메모리 크기 | 48KB (24K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 4K x 16 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 3.6V |
| 데이터 변환기 | A/D 6x12b; D/A 2x12b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 32-LQFP |
| 공급자의 장치 패키지 | 32-LQFP (7x7) |
| 기본 제품 번호 | MC56F82 |
특징MC56F82733VLC
• 이 디지털 신호 제어기 (DSC) 는 32비트 56800EX 코어를 기반으로 합니다. 하나의 칩에서 각 장치는 DSP의 처리 능력과 MCU의 기능을 결합합니다.많은 목표 응용 프로그램을 지원하기 위해 유연한 주변 장치:
산업 통제
가정용 기기
스마트 센서
무선 충전
전원 공급 및 전력 관리
전력 분배 시스템
모터 제어 (ACIM, BLDC, PMSM, SR, 스테퍼)
광전기 시스템
전류 단속기
의료기기/장비
기기 사용
∙ 끊김 없는 전원 공급 장치 (UPS)
조명
• 32비트 56800EX 코어 기반의 DSC
100MHz 코어 주파수에서 최대 100MIPS까지 빠른 모드
DSP 및 MCU 기능을 통합, C 효율적인 아키텍처에서
• 칩 내 메모리
최대 64 KB 플래시 메모리
최대 8 KB 데이터/프로그램 RAM
✓ 칩 내 플래시 메모리 및 RAM는 프로그램 및 데이터 메모리 공간으로 모두 매핑 될 수 있습니다.
설명MC56F82733VLC
리셋 후, 각 핀은 그것의 주요 기능 (첫 번째 목록) 에 의해 구성됩니다.GPIO 모듈 주변 기능 레지스터 (GPIOx_PER) 와 SIM 모듈 GPIO 주변 기능 선택 (GPSx) 레지스터를 통해 프로그래밍되어야 합니다.모든 GPIO 포트는 개별적으로 입력 또는 출력 (비트 조작) 으로 프로그래밍 할 수 있습니다.
환경 및 수출 분류MC56F82733VLC
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
