상세 정보 |
|||
| 레귤레이터 수: | 1 | 전압 - 입력 (맥스): | 20V |
|---|---|---|---|
| 전압 - 출력 (Min/Fixed): | 1.2V | 전압 - 출력 (맥스): | 19.8V |
| 전압 강하(최대): | 1.1V @ 800mA | 경향 - 출력: | 800mA |
| 경향 - 정지하 (Iq): | 1.4 마 | 경향 - 공급 (맥스): | 2.2 마 |
| PSRR: | 60dB (1kHz) | 보호 특징: | 단락 회로, 기온 위에서, 해류를 뛰어넘습니다 |
제품 설명

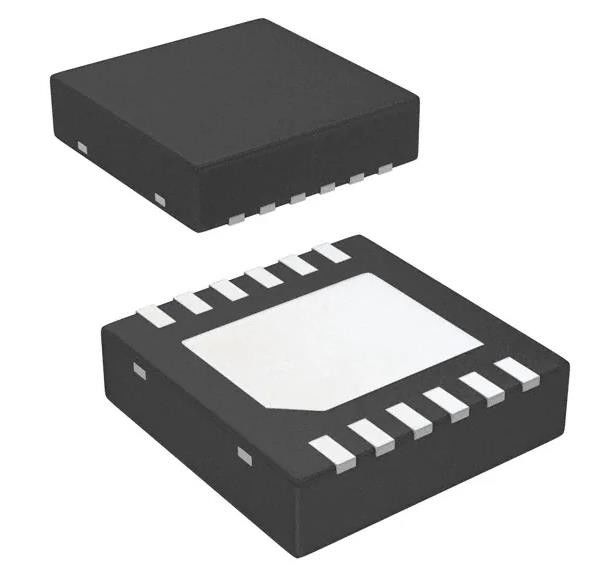

LP38798SDX-ADJ/NOPB 선형 전압 조절기 IC 1 출력 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
스펙LP38798SDX-ADJ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 20V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | 19.8V |
| 전압 절감 (최대) | 1.1V @ 800mA |
| 전류 - 출력 | 800mA |
| 전류 - 조용 (Iq) | 1.4mA |
| 전류 - 공급 (최대) | 2.2mA |
| PSRR | 60dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 과전류, 과온, 단회로 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 12-WSON (4x4) |
| 기본 제품 번호 | LP38798 |
특징LP38798SDX-ADJ/NOPB
• 넓은 작동 입력 전압 범위: 3V ~ 20V
• 초저출력 소음: 5 μVRMS (10 Hz ~ 100 kHz)
높은 PSRR: 10 kHz에서 90 dB, 100 kHz에서 60 dB
±1% 출력 전압 초기 정확도 (TJ = 25°C)
매우 낮은 탈락: 200mV (유례적) 800mA에서
• 세라믹 또는 탕탈륨 출력 콘덴시터와 안정적
• 우수한 선 및 부하 일시 반응
• 전류 제한 및 과온 보호
• WEBENCH® 파워 디자이너로 LP38798을 사용하여 사용자 지정 디자인을 만듭니다.
의 적용LP38798SDX-ADJ/NOPB
• RF 전원 공급 장치: PLL, VCO, 믹서, LNA
• 통신 인프라
• 무선 인프라
• 매우 소음 이 거의 없는 악기 들
• 정밀 전원 공급 장치
• 고속, 고정밀 데이터 변환기
환경 및 수출 분류LP38798SDX-ADJ/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
