상세 정보 |
|||
| 핵심 프로세서: | R8C | 코어 크기: | 16-비트 |
|---|---|---|---|
| 속도: | 20MHz | 연결성: | I2C, 린뷔스, 시리얼 입출력, SSU, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 피오알, PWM, 전압은 탐색합니다, WDT | 입출력의 수: | 55 |
| 프로그램 메모리 규모: | 64KB (64K x 8) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 3K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2.2V ~ 5.5V |
제품 설명

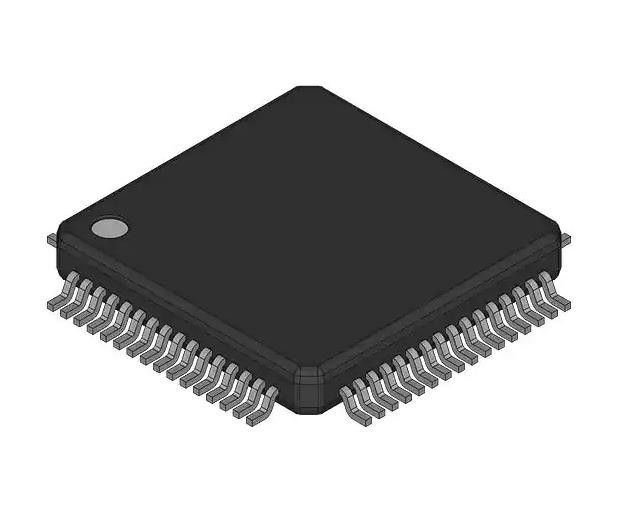

R5F212B8SNFA#U0 R8C R8C/2x/2B 마이크로 컨트롤러 IC 16-비트 20MHz 64KB FLASH
IC MCU 16BIT 64KB FLASH 64LQFP
스펙R5F212B8SNFA#U0
| 유형 | 설명 |
| 분류 | 마이크로 컨트롤러 |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | R8C/2x/2B |
| 패키지 | 대용품 |
| 코어 프로세서 | R8C |
| 원자 크기 | 16비트 |
| 속도 | 20MHz |
| 연결성 | I2C, LINbus, SIO, SSU, UART/USART |
| 주변 장치 | POR, PWM, 전압 감지, WDT |
| I/O 수 | 55 |
| 프로그램 메모리 크기 | 64KB (64K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 3K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 22V ~ 5.5V |
| 데이터 변환기 | A/D 12x10b; D/A 2x8b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -20°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 64-LQFP |
| 공급자의 장치 패키지 | 64-LQFP (14x14) |
| 기본 제품 번호 | R5F212B |
특징R5F212B8SNFA#U0
* R8C/2A 그룹과 R8C/2B 그룹 단일 칩 MCU는 R8C/Tiny 시리즈 CPU 코어를 통합하여 높은 수준의 효율성을 위해 정교한 지침을 사용합니다.
1Mbyte의 주소 공간을 가지고 있고, 빠른 속도로 명령어를 실행할 수 있습니다.
또한 CPU 코어는 고속 작업 처리용 멀티플리커를 자랑합니다.
* 전력 소모가 낮고 지원되는 작동 모드는 추가 전력 조절을 허용합니다.
이 MCU는 또한 소음 방지 구성을 사용하여 전자기 소음 배출을 줄이고 EMI를 견딜 수 있도록 설계되었습니다.
다기능 타이머와 연쇄 인터페이스를 포함한 많은 주변 기능의 통합은 시스템 구성 요소의 수를 줄입니다.
* 또한, R8C/2B 그룹은 칩에 있는 데이터 플래시 (1 KB × 2 블록) 를 가지고 있습니다.
R8C/2A 그룹과 R8C/2B 그룹의 차이점은 데이터 플래시의 존재 또는 부재에 있습니다.
둘의 주변 기능도 동일합니다.
R5F212B8SNFA#U0의 적용
* 전자 가전, 사무실 장비, 오디오 장비, 소비자 장비 등
환경 및 수출 분류R5F212B8SNFA#U0
| ATTRIBUTE | 설명 |
| RoHS 상태 | 적용되지 않습니다 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | 판매자 정의되지 않은 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
