상세 정보 |
|||
| 코어 크기: | 32비트 싱글 코어 | 속도: | 48MHz |
|---|---|---|---|
| 연결성: | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로, USB, USB OTG | 입출력의 수: | 36 |
| 프로그램 메모리 규모: | 128KB (128K x 8) | RAM 사이즈: | 16K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd): | 1.71V ~ 3.6V | 데이터 변환기: | 자동 예금기 - 16비트 ; 인수 인도 - 12개 비트 |
| 하이 라이트: | MKL26Z128VFT4,MKL26Z128VFT4 마이크로 컨트롤러 IC,48MHz 마이크로 컨트롤러 IC |
||
제품 설명

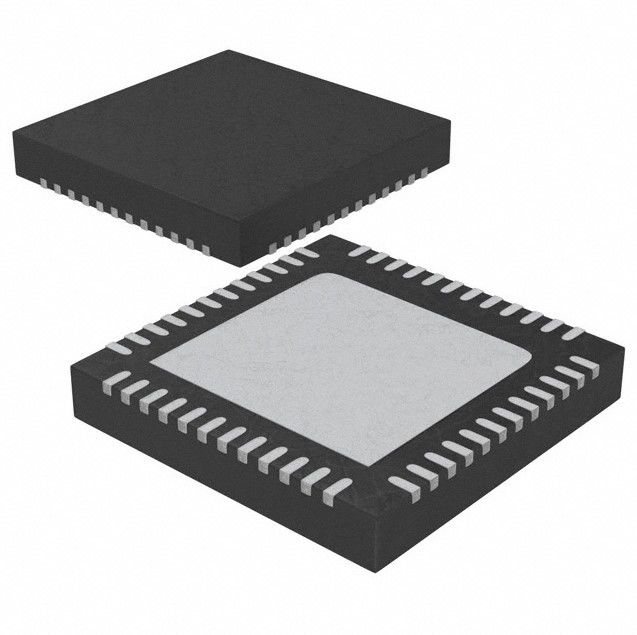

MKL26Z128VFT4 키네티스 KL2 마이크로컨트롤러 IC 32-비트 단일 코어 48MHz 128KB 플래시
IC MCU 32BIT 128KB FLASH 48QFN
스펙MKL26Z128VFT4
|
유형
|
설명
|
|
분류
|
융합 회로 (IC)
|
|
마이크로 컨트롤러
|
|
|
시리즈
|
키네티스 KL2
|
|
패키지
|
트레이
|
|
제품 상태
|
액티브
|
|
코어 프로세서
|
ARM® Cortex®-M0+
|
|
원자 크기
|
32-비트 단일 코어
|
|
속도
|
48MHz
|
|
연결성
|
I2C, LINbus, SPI, UART/USART, USB, USB OTG
|
|
주변 장치
|
브라운 아웃 탐지/리셋, DMA, I2S, LVD, POR, PWM, WDT
|
|
I/O 수
|
36
|
|
프로그램 메모리 크기
|
128KB (128K x 8)
|
|
프로그램 메모리 유형
|
플래시
|
|
EEPROM 크기
|
-
|
|
RAM 크기
|
16K x 8
|
|
전압 - 공급 (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
데이터 변환기
|
A/D - 16비트; D/A - 12비트
|
|
오시일레이터 유형
|
내부
|
|
작동 온도
|
-40°C ~ 105°C (TA)
|
|
장착형
|
표면 마운트
|
|
패키지 / 케이스
|
48-VFQFN 노출 패드
|
|
공급자의 장치 패키지
|
48-QFN (7x7)
|
|
기본 제품 번호
|
MKL26Z128
|
특징MKL26Z128VFT4
성능
• 48 MHz ARM® Cortex®-M0+ 코어
메모리 및 메모리 인터페이스
• 최대 128 KB 의 프로그램 플래시 메모리
• 최대 16 KB SRAM
시스템 주변 장치
• 애플리케이션 요구 사항에 따라 전력 최적화를 제공하는 9개의 저전력 모드
• COP 소프트웨어 감시국
• 4채널 DMA 컨트롤러, 최대 63개의 요청을 지원
원천
• 낮은 누출 수 있는 경보 장치
• SWD 디버그 인터페이스와 마이크로 추적 버퍼
• 비트 조작 엔진
시계
• 32 kHz에서 40 kHz 또는 3 MHz에서 32 MHz의 결정 오시레이터
• 다목적 시계 소스
운영 특성
전압 범위: 1.71~3.6V
• 플래시 기록 전압 범위: 1.71 ~ 3.6 V
• 온도 범위 (환경): -40~105°C
인간-기계 인터페이스
• 저전력 하드웨어 터치 센서 인터페이스 (TSI)
• 최대 50개의 일반용 입력/출력 (GPIO)
통신 인터페이스
• USB 풀/하단 속도 온더 이동 컨트롤러와 온칩 트랜시버와 5V ~ 3.3V 조절기
• 두 개의 16비트 SPI 모듈
• I2S (SAI) 모듈
• 1개의 저전력 UART 모듈
• 두 개의 UART 모듈
2개의 I2C 모듈
아날로그 모듈
• 16비트 SAR ADC
• 12비트 DAC
• 6비트 DAC 및 프로그래밍 가능한 참조 입력 장치가 포함 된 아날로그 비교 장치 (CMP)
타이머
• 6채널 타이머/PWM (TPM)
• 2개의 2채널 타이머/PWM 모듈
• 주기적 중단 타이머
• 16비트 저전력 타이머 (LPTMR)
• 실시간 시계
의 적용MKL26Z128VFT4
• 매우 낮은 전력 실행 모드에서 40 μA/MHz까지 전력 소비를 실행
• 정적 전력 소모량은 전체 상태 유지 및 4.5 μs 깨어있는 상태에서 2 μA까지
• 업계 최고의 처리량으로 최대 48MHz까지 실행되는 초효율적인 Cortex-M0+ 프로세서
• 메모리 옵션은 최대 128 KB 플래시와 16 KB RAM입니다.
• 에너지 절감 아키텍처는 90nm TFS 기술, 시계 및 전력 게팅 기술로 낮은 전력에 최적화되었습니다.
제로 대기 상태 플래시 메모리 컨트롤러
환경 및 수출 분류MKL26Z128VFT4
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
