상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 30V | 전압 - 출력 (분 / 고정): | 3.3V |
| 전압 절감 (최대): | 1.5V @ 1.5A | 전류 - 출력: | 1.5A |
| 전류 - 조용 (Iq): | 10 마 | PSRR: | 79dB(120Hz) |
| 하이 라이트: | LD1086D2M33TR,선형 전압 레귤레이터 IC 1.5A |
||
제품 설명

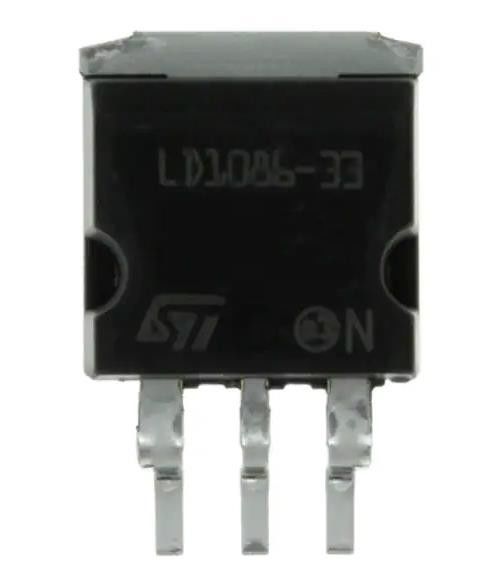

LD1086D2M33TR 선형 전압 조절기 IC 긍정 고정 1 출력 1.5A D2PAK-3
스펙LD1086D2M33TR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | STM이크로전자 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 30V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 1.5V @ 1.5A |
| 전류 - 출력 | 1.5A |
| 전류 - 조용 (Iq) | 10mA |
| PSRR | 79dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-263-4, D2Pak (3 Lead + Tab), TO-263AA |
| 공급자의 장치 패키지 | D2PAK-3 |
| 기본 제품 번호 | LD1086 |
특징LD1086D2M33TR
• 전형적인 탈전: 1.5A에서 1.3V
• 3개의 터미널 조절 또는 고정 출력 전압: 1.8V, 2.5V, 3.3V, 5V
• 자동차 등급 (TO-220 및 DPAK 패키지에서만 조정 가능한 VOUT)
• 출력 전류는 최대 1.5A까지 보장됩니다.
출력 허용: 25 °C에서 ± 1% 그리고 전체 온도 범위에서 ± 2%
• 내부 전력 및 열 한계
• 넓은 작동 온도 범위 - 40 °C ~ 125 °C
• 패키지 제공: TO-220, D2PAK, D2PAK/A, DPAK 및 DFN8 (4x4)
• 표준 조정 가능한 전압 조절기와의 호환성
의 적용LD1086D2M33TR
LD1086은 1.5A까지 출력 전류를 공급할 수 있는 저저하 전압 조절기입니다.
환경 및 수출 분류LD1086D2M33TR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
