상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 18V | 전압 - 출력 (분 / 고정): | 1.8V |
| 전압 절감 (최대): | 0.6V @ 1.2A | 전류 - 출력: | 1.2A |
| 전류 - 조용 (Iq): | 500 uA | PSRR: | |
| 하이 라이트: | LDL1117S18R,LDL1117S18R 선형 전압 조절 IC,선형 전압 조절기 IC 1.2A |
||
제품 설명

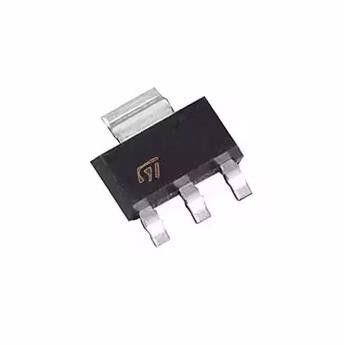

LDL1117S18R 선형 전압 조절기 IC 긍정 고정 1 출력 1.2A SOT-223
스펙LDL1117S18R
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | STM이크로전자 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 18V |
| 전압 - 출력 (분 / 고정) | 1.8V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.6V @ 1.2A |
| 전류 - 출력 | 1.2A |
| 전류 - 조용 (Iq) | 500μA |
| PSRR | 87dB ~ 65dB (120Hz ~ 100kHz) |
| 제어 기능 | - |
| 보호 기능 | 전류 이상, 온도 이상, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-261-4, TO-261AA |
| 공급자의 장치 패키지 | SOT-223 |
| 기본 제품 번호 | LDL1117 |
특징LDL1117S18R
• 입력 전압 2.5V에서 18V
• 20V AMR
• 고정 출력 전압: 1.2 V (1.185 V), 1.5 V, 1.8 V, 2.5 V, 3 V, 3.3 V, 5.0 V (다른 옵션은 요청에 따라 제공됩니다)
• 보장된 출력 전류 1.2A
• 전형적인 탈전 350mV @ 1.2A
• 내부 열, 전류 및 전력 제한
높은 PSRR 87 dB @ 120 Hz
• 작동 온도 범위: -40 °C ~ 125 °C
• 패키지 SOT223
의 적용LDL1117S18R
• 소비자
• 산업
• SMPS
• 메인보드 P.O.L.
• DC-DC 후규제
환경 및 수출 분류LDL1117S18R
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
