상세 정보 |
|||
| 출력 유형: | 조정 가능 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 15V | 전압 - 출력 (분 / 고정): | 1.25V |
| 전압 절감 (최대): | 1.2V @ 800mA | 전류 - 출력: | 1.2V @ 800mA |
| 전류 - 조용 (Iq): | 5 마 | PSRR: | 75dB(120Hz) |
| 하이 라이트: | LM1117IDTX-ADJ / NOPB,선형 전압 레귤레이터 IC 800mA |
||
제품 설명

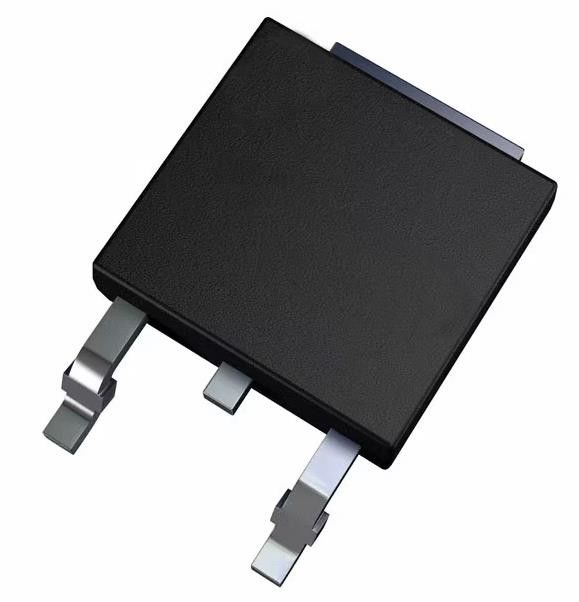

LM1117IDTX-ADJ / NOPB 선형 전압 조절기 IC 긍정적 조절 1 출력 800mA
스펙LM1117IDTX-ADJ/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 15V |
| 전압 - 출력 (분 / 고정) | 1.25V |
| 전압 - 출력 (최대) | 13.8V |
| 전압 절감 (최대) | 12V @ 800mA |
| 전류 - 출력 | 800mA |
| 전류 - 조용 (Iq) | 5mA |
| 전류 - 공급 (최대) | 10mA |
| PSRR | 75dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 공급자의 장치 패키지 | TO-252-3 |
| 기본 제품 번호 | LM1117 |
특징LM1117IDTX-ADJ/NOPB
• 더 새로운 드롭 인 대안은 TLV1117 참조
• 고정 출력 SOT-223 패키지 구성 및 향상된 기능에 대한 드롭 인 교체, TLV761 참조
• 1.8V, 2.5V, 3.3V, 5V 및 조절 가능한 버전으로 제공됩니다.
• 공간 절약용 SOT-223 및 WSON 패키지
• 전류 제한 및 열 보호
출력 전류: 800mA
라인 규제: 0.2% (최대)
부하 조절: 0.4% (최대)
• 온도 범위:
LM1117: 0°C ~ +125°C
LM1117I: 40°C ~ +125°C
의 적용LM1117IDTX-ADJ/NOPB
• AC 드라이브 전원 스테이지 모듈
• 상인 네트워크 및 서버 PSU
• 산업용 AC/DC
• 초음파 스캐너
• 세르보 드라이브 제어 모듈
환경 및 수출 분류LM1117IDTX-ADJ/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
