상세 정보 |
|||
| 전압 - 입력 (최대): | 80V | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 1.22V | 전압 - 출력 (최대): | 60V |
| 전압 절감 (최대): | 0.57V @ 20mA | 전류 - 출력: | 20mA |
| 전류 - 조용 (Iq): | 20 uA | 전류 - 공급 (최대): | 1 마 |
| 하이 라이트: | LT3014ES5#TRPBF,LT3014ES5#TRPBF 선형 전압 조절기 IC |
||
제품 설명

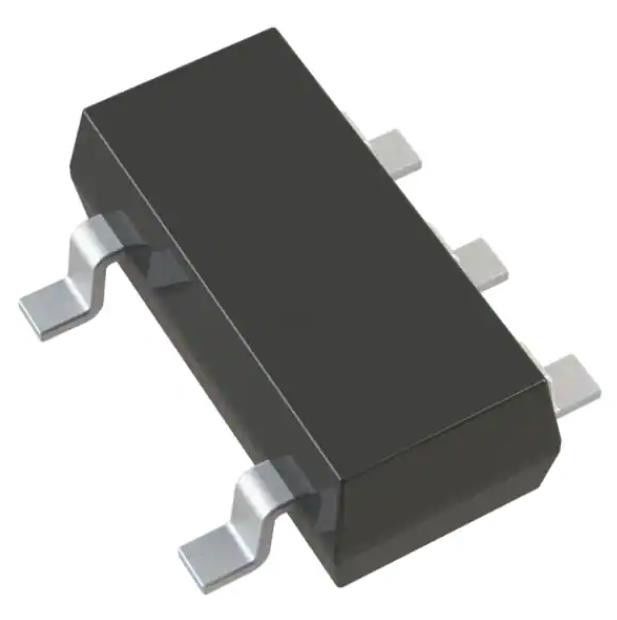

LT3014ES5#TRPBF 선형 전압 조절기 IC 긍정 조절 1 출력 20mA
스펙 LT3014ES5#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 80V |
| 전압 - 출력 (분 / 고정) | 1.22V |
| 전압 - 출력 (최대) | 60V |
| 전압 절감 (최대) | 0.57V @ 20mA |
| 전류 - 출력 | 20mA |
| 전류 - 조용 (Iq) | 20μA |
| 전류 - 공급 (최대) | 1mA |
| PSRR | 70dB (120Hz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류, 온도, 반극성 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOT-23-5 얇은, TSOT-23-5 |
| 공급자의 장치 패키지 | TSOT-23-5 |
| 기본 제품 번호 | LT3014 |
특징LT3014ES5#TRPBF
* 넓은 입력 전압 범위: 3V ~ 80V
* 낮은 평온 전류: 7μA
* 저전압: 350mV
* 출력 전류: 20mA
* LT3014HV 100V 트랜시언트 (2ms)
* 보호 다이오드 필요 없다
* 조절 가능한 출력 1.22V에서 60V
* 1μA 조용 전류 정지 상태
* 0.47μF 출력 콘덴시터와 안정적
* 알루미늄, 탄탈 또는 세라믹 콘덴시터와 안정적
* 역전지 보호
* 출력에서 역류 흐름이 없습니다
* 열 제한 ■ 5 리드 ThinSOTTM 및 8 리드 DFN 패키지로 제공됩니다
의 적용LT3014ES5#TRPBF
* 저전류 고전압 조절기
* 배터리 가동 시스템용 조절기
* 통신 애플리케이션
* 자동차용 애플리케이션
환경 및 수출 분류LT3014ES5#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
