상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 3.6V |
|---|---|---|---|
| 전압 - 입력 (최대): | 36V | 전압 - 출력 (분 / 고정): | 0.8V |
| 전압 - 출력 (최대): | 20V | 전류 - 출력: | 1A |
| 주파수 - 스위칭: | 250kHz ~ 2.2MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LT3682IDD#TRPBF,LT3682IDD#TRPBF 스위치 조절기 IC |
||
제품 설명
LT3682IDD#TRPBF 벅 스위치 조절기 IC 긍정 조절 0.8V 1 출력 1A
스펙 LT3682IDD#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - DC DC 스위치 조절기 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기능 | 계단 |
| 출력 구성 | 긍정적으로 |
| 토폴로지 | 벅 |
| 출력 유형 | 조정 가능 |
| 출력 수 | 1 |
| 전압 - 입력 (분) | 3.6V |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 0.8V |
| 전압 - 출력 (최대) | 20V |
| 전류 - 출력 | 1A |
| 주파수 - 전환 | 250kHz ~ 2.2MHz |
| 동시 수정기 | 아니 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |

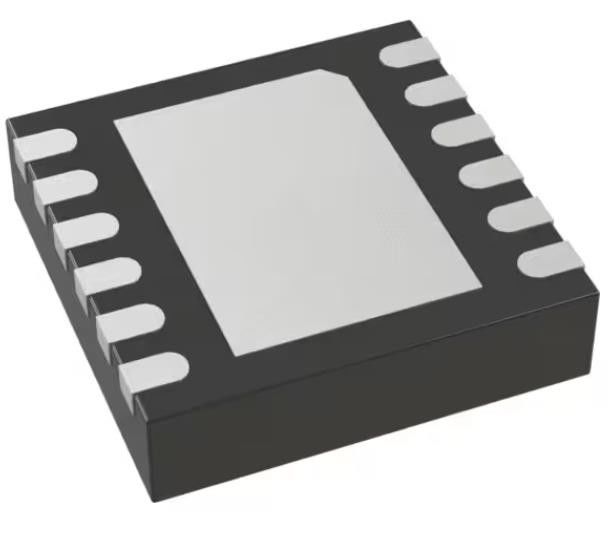

| 패키지 / 케이스 | 12-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 12-DFN (3x3) |
| 기본 제품 번호 | LT3682 |
특징LT3682IDD#TRPBF
* 넓은 입력 범위:
- 3.6V에서 36V까지 작동
- 초전압 잠금
- 60V 트랜시언트
* 1A 출력 전류
* 낮은 리플 퍼스트 모드® 동작
- IQ = 75μA 12VIN ~ 3.3VOUT
- 출력 리플 < 15mVP-P
* 조정 가능한 스위치 주파수: 250kHz ~ 2.2MHz
* 단회로 보호
* 300kHz에서 2.2MHz 사이에 동기화
* 0.8V 피드백 참조 전압
* 출력 전압 0.8V ~ 20V
* 부드러운 시작 능력
# 힘 좋은 깃발 #
* 작은 12 핀 열 강화 3mm × 3mm DFN 패키지
의 적용LT3682IDD#TRPBF
* 자동차 배터리 규정
* 자동차 엔터테인먼트 시스템
* 산업용품
* 휴대용 제품용 전력
* 분산 공급 규제
환경 및 수출 분류LT3682IDD#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
