상세 정보 |
|||
| 출력의 수: | 1 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 2.9V ~ 40V | 주파수 - 스위칭: | 100kHz ~ 1MHz |
| 클록 동기화: | 네 | 제어 기능: | 주파수가 제어하건데, 연 선도를 가능하게 하세요 |
| 동기 정류기: | 아니 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LT3757IDD#TRPBF,DC DC 교환기 IC |
||
제품 설명

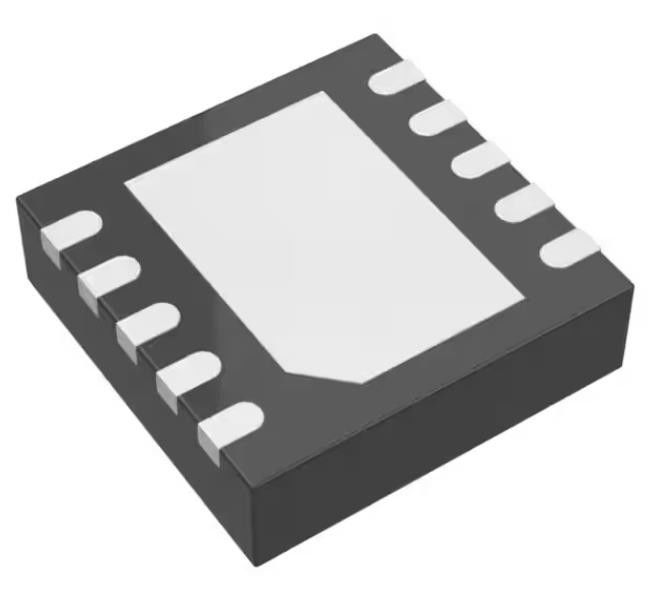

LT3757IDD#TRPBF 부스트 SEPIC 조절기 긍정 및 부정 DC-DC 제어기
스펙 LT3757IDD#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| DC DC 스위치 컨트롤러 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 단계, 단계/ 단계 아래로 |
| 출력 구성 | 긍정 과 부정 |
| 토폴로지 | 부스트, 플라이백, SEPIC |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 2.9V ~ 40V |
| 주파수 - 전환 | 100kHz ~ 1MHz |
| 작업 주기 (최대) | - |
| 동시 수정기 | 아니 |
| 클럭 동기화 | 네 |
| 일련 인터페이스 | - |
| 제어 기능 | 가동, 주파수 제어, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 10-DFN (3x3) |
| 기본 제품 번호 | LT3757 |
특징LT3757IDD#TRPBF
* 넓은 입력 전압 범위: 2.9V ~ 40V
* 단일 피드백 핀으로 긍정적 또는 부정적인 출력 전압 프로그래밍
* 전류 모드 제어 우수한 일시 반응
* 프로그램 가능한 운영 주파수 (100kHz ~ 1MHz)
* 외부 시계와 동기화
* 낮은 종료 전류 < 1μA
* 내부 7.2V 저전압 조절기
* 히스테레시스 프로그램 가능한 입력 저전압 잠금
* 프로그램 가능한 소프트 시작
* 작은 10 리드 DFN (3mm × 3mm) 및 열 강화 10 핀 MSOP 패키지
* 자동차용 AEC-Q100 자격
의 적용LT3757IDD#TRPBF
* 자동차 및 산업용 부스, 플라이백, SEPIC 및 인버터 변환기
* 통신 전력 공급
* 휴대용 전자 장비
환경 및 수출 분류LT3757IDD#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
