상세 정보 |
|||
| 핵심 프로세서: | MSP430 CPUXV2 | 코어 크기: | 16-비트 |
|---|---|---|---|
| 속도: | 16MHz | 연결성: | I2C, 적외선 통신 협회, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 40 |
| 프로그램 메모리 규모: | 64KB (64K x 8) | 프로그램 메모리 종류: | 프람 |
제품 설명

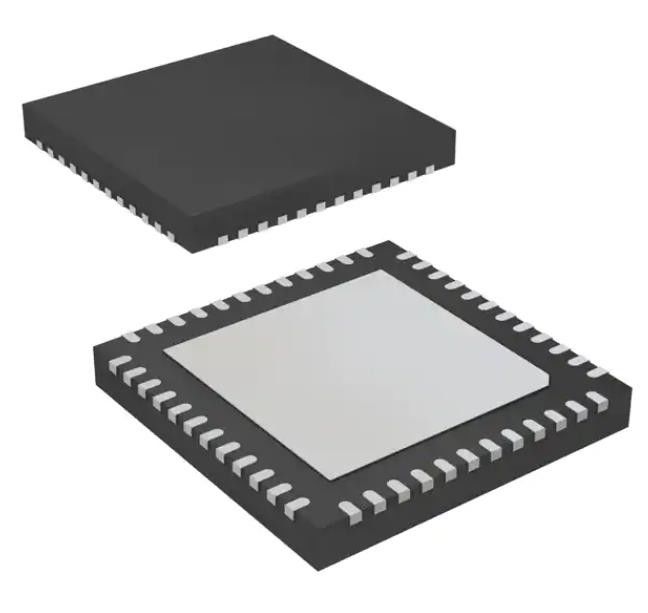

MSP430FR5869IRGZR CPUXV2 FRAM 마이크로 컨트롤러 IC 16-비트 16MHz 64KB FRAM 48-VQFN
스펙MSP430FR5869IRGZR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | MSP430TM FRAM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| DigiKey 프로그래밍 가능 | 확인 |
| 코어 프로세서 | MSP430 CPUXV2 |
| 원자 크기 | 16비트 |
| 속도 | 16MHz |
| 연결성 | I2C, IrDA, SCI, SPI, UART/USART |
| 주변 장치 | 브라운 아웃 검출/리셋, DMA, POR, PWM, WDT |
| I/O 수 | 40 |
| 프로그램 메모리 크기 | 64KB (64K x 8) |
| 프로그램 메모리 유형 | FRAM |
| EEPROM 크기 | - |
| RAM 크기 | 2K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 16x12b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-VQFN (7x7) |
| 기본 제품 번호 | MSP430FR5869 |
특징MSP430FR5869IRGZR
• 임베디드 마이크로 컨트롤러
16MHz 클럭까지 16비트 RISC 아키텍처
● 폭 넓은 공급 전압 범위 3.6V에서 1.8V까지 (최저 공급 전압은 SVS 수준에 의해 제한됩니다. SVS 사양 참조)
• 최저 전력 사용 방식 최적화
액티브 모드: 약 100μA/MHz
대기 상태 (VLO와 LPM3): 0.4 μA (보통)
실시간 시계 (LPM3.5): 0.25 μA (유례) (1)
종료 (LPM4.5): 0.02 μA (보통)
• 초저전력 철전기 RAM (FRAM)
64KB까지의 비휘발성 메모리
초저전력 글쓰기
단어가 125 ns (64KB 4 ms) 로 빠르게 쓰기
통일 메모리 = 프로그램 + 데이터 + 저장 공간
1015 서기 주기 내구성
방사능 저항성 및 비자기성
의 적용MSP430FR5869IRGZR
• 측정
• 에너지 수집 센서 노드
• 착용 할 수 있는 전자 장치
• 센서 관리
• 데이터 로깅
환경 및 수출 분류MSP430FR5869IRGZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
