상세 정보 |
|||
| 출력 구성: | 긍정적으로 | 전압 - 출력 (분 / 고정): | 1.5V |
|---|---|---|---|
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 5.5V |
| 전압 절감 (최대): | 0.45V @ 150mA | 전류 - 출력: | 150mA |
| 전류 - 조용 (Iq): | 55 uA | ||
제품 설명

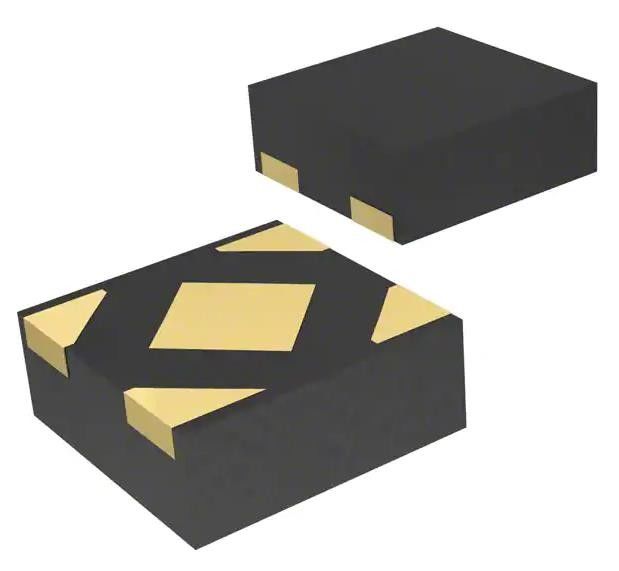

TLV71715PDQNR 선형 전압 조절기 IC 긍정 고정 1 출력 150mA 4-X2SON
스펙 TLV71715PDQNR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 1.5V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.45V @ 150mA |
| 전류 - 출력 | 150mA |
| 전류 - 조용 (Iq) | 55μA |
| PSRR | 70dB ~ 43dB (10Hz ~ 100kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 이상, 역극성, 단회로, 전압 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 85°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-XDFN 노출 패드 |
| 공급자의 장치 패키지 | 4-X2SON (1x1) |
| 기본 제품 번호 | TLV71715 |
특징TLV71715PDQNR
매우 낮은 탈락: 150 mA에서 215 mV
정확성: 0.5% (보통)
• 낮은 IQ: 35 μA
• 고정 출력 전압: 1.2V ~ 5V
• 높은 PSRR:
1kHz에서 70dB
1MHz에서 50dB
• 효과적 출력 용량: 0.1 μF로 안정적
• 폴드백 전류 제한
• 패키지: 1mm × 1mm DQN
의 적용TLV71715PDQNR
• PC 및 노트북
• 스마트 폰
• 휴대용 전자 기기 와 배터리 를 이용 하는 기기
• 전자 판매점
환경 및 수출 분류TLV71715PDQNR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
