상세 정보 |
|||
| 종류: | 클래스 D | 출력 유형: | 1채널(모노) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널: | 4Ohm에 있는 2.5W Ｘ 1 | 전압 - 공급: | 2.5V ~ 5.5V |
| 특징: | 데팝, 차동 입력, 중단, 열 보호 | 작동 온도: | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지: | 9-dsbga | ||
제품 설명

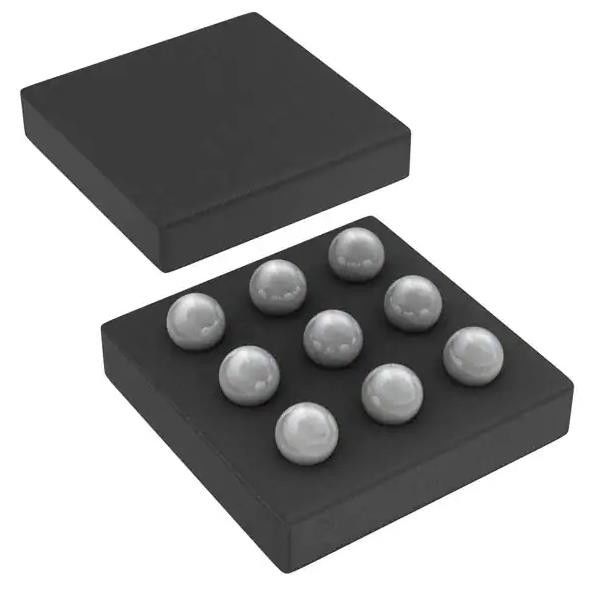

TPA2010D1YZFT 선형 통합 회로 증폭기 IC 1-채널 클래스 D 9-DSBGA
스펙 TPA2010D1YZFT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 오디오 증폭기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 나노프리TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | D급 |
| 출력 유형 | 1채널 (모노) |
| 최대 출력 전력 x 채널 @ 부하 | 2.5W x 1 @ 4Ohm |
| 전압 - 공급 | 2.5V ~ 5.5V |
| 특징 | 디포프, 디퍼셜 입력, 종료, 열 보호 |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지 | 9-DSBGA |
| 패키지 / 케이스 | 9-UFBGA, DSBGA |
| 기본 제품 번호 | TPA2010 |
특징TPA2010D1YZFT
* 최대 배터리 수명 및 최소 열
- 8Q 스피커의 효율성:
- 88% 400mW에서
- 80%, 100mWl
- 2.8mA 평온 전류
- 0.5-A 차단 전류
* 3개의 외부 구성 요소만
- 최적화된 PWM 출력 단계 L(출력 필터를 제거
- 내부에서 생성된 250kHz 스위칭 주파수는 콘덴시터와 저항을 제거합니다.
- 향상된 PSRR (-75 dB) 및 넓은 공급전압 (2.5V ~ 5.5V) 은 전압 조절 장치의 필요성을 제거합니다.
- 완전히 차분 설계 RF 수정을 줄이고 우회 용량을 제거
- 개선된 CMRR는 두 개의 입력 결합 콘덴시터를 제거합니다.
* 다이 사이즈 볼 그리드 (DSBGA)
- 나노 프리TM 납 없는 (YZF)
- 나노스타름 SnPb (YEF)
의 적용TPA2010D1YZFT
* 무선 또는 셀룰러 핸드폰 및 PDA
* 개인 내비게이션 장치
* 일반 휴대용 오디오 장치
* 선형 진동기 드라이버
환경 및 수출 분류TPA2010D1YZFT
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
