상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 30V | 전압 - 출력 (분 / 고정): | 3V |
| 전압 절감 (최대): | 150mA에 있는 1.4V | 전류-출력: | 150mA |
| 전류 - 조용 (Iq): | 2.05μA | 전류 - 공급 (최대): | 350µA |
제품 설명

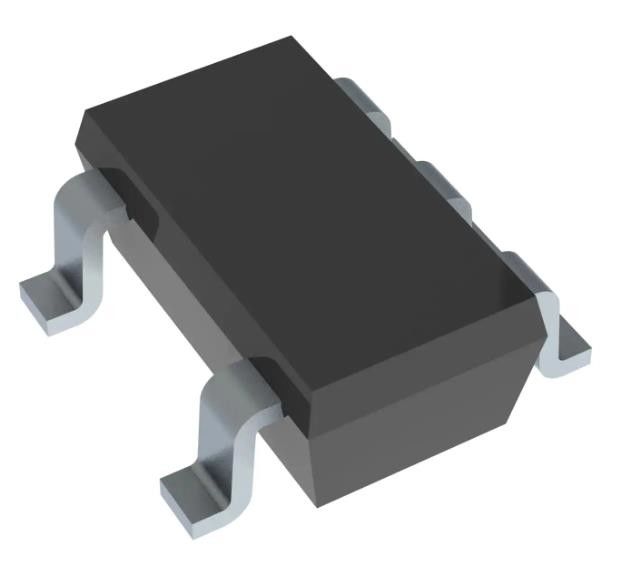

TPS70930DBVR 선형 전압 조절기 IC 긍정 고정 1 출력 150mA SOT-23-5
스펙 TPS70930DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 30V |
| 전압 - 출력 (분 / 고정) | 3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 1.4V @ 150mA |
| 전류 - 출력 | 150mA |
| 전류 - 조용 (Iq) | 2.05 μA |
| 전류 - 공급 (최대) | 350μA |
| PSRR | 80dB ~ 52dB (10Hz ~ 1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 과전류, 과온, 역전류, 전압 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TPS70930 |
특징 TPS70930DBVR
• 초저 IQ: 1 μA
• 역류 보호
• 낮은 SHUTDOWN: 150 nA
입력 전압 범위: 2.7V ~ 30V
• 200mA 피크 출력을 지원합니다.
• 온도 대비 2% 정확도
• 고정 출력 전압: 1.2V ~ 6.5V
• 열 차단 및 과류 보호
• 패키지: SOT-23-5, WSON-6
의 적용TPS70930DBVR
• 연기와 열 감지 장치
• 온도 조절 장치
• 운동 감지기 (PIR, uWave 등)
• 무선 전기 도구
• 기기 배터리 팩
• 전력 계측기
• 물계
환경 및 수출 분류TPS70930DBVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
