상세 정보 |
|||
| 규약: | USB | 기능: | 허브 제어기 |
|---|---|---|---|
| 인터페이스: | USB, GPIO, I²C, SMBus | USB, GPIO, I²C, SMBus: | USB 3.0 |
| 전압 - 공급: | 1.1V, 3.3V | 작동 온도: | 0°C ~ 70°C |
| 패키지 / 케이스: | 48-PowerTQFP | 공급자의 장치 패키지: | 48-htqfp (7x7) |
제품 설명

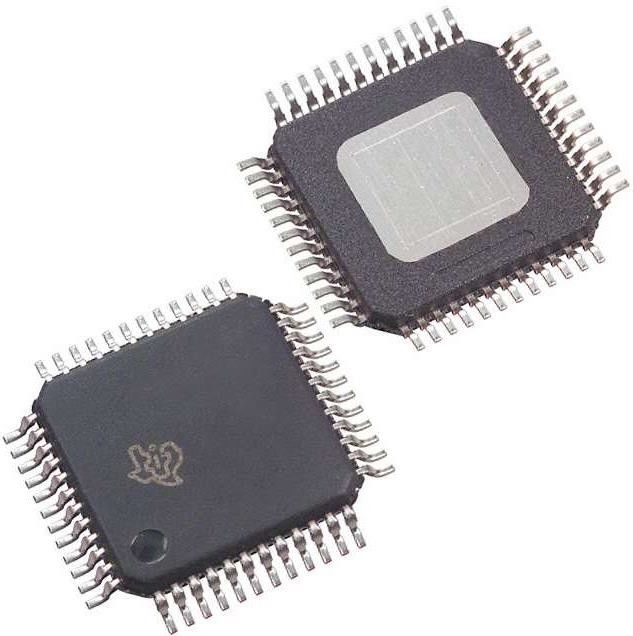

TUSB8020BPHPR USB 허브 컨트롤러 USB 3.0 USB, GPIO, I2C, SMBus 인터페이스
스펙 TUSB8020BPHPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| DigiKey 프로그래밍 가능 | 확인되지 않았습니다. |
| 조약 | USB |
| 기능 | 허브 컨트롤러 |
| 인터페이스 | USB, GPIO, I2C, SMBus |
| 표준 | USB 30 |
| 전압 - 공급 | 1.1V, 3.3V |
| 전류 - 공급 | - |
| 작동 온도 | 0°C ~ 70°C |
| 패키지 / 케이스 | 48-PowerTQFP |
| 공급자의 장치 패키지 | 48-HTQFP (7x7) |
| 기본 제품 번호 | TUSB8020 |
특징TUSB8020BPHPR
• USB 3.0 컴플라이언트 허브, USBIF TID#330000057
• USB 2.0 허브 기능
다중 거래 번역자 (MTT) 허브: 두 개의 거래 번역자
4개의 비동기 엔드포인트 버퍼
• 배터리 충전 지원
CDP 모드 (부류 포트 연결)
DCP 모드 (업스트림 포트 연결되지 않음)
DCP 모드는 중국 통신 산업 표준 YD/T 1591-2009을 준수합니다.
• D+/D?? 디바이더 모드를 지원합니다
• USB 3.0 또는 USB 2.0 복합 장치로 작동을 지원합니다.
• 포트 또는 갱드 전력 전환 및 과류 알림 입력
• OTP ROM, Serial EEPRO,M 또는 사용자 지정 구성을위한 I2C/SMBus 슬래브 인터페이스:
VID 및 PID
포트 커스터마이징
제조사 및 제품 문자열 (OTP ROM로 아닌 경우)
연대 번호 (OTP ROM로 표시되지 않습니다)
• 터미널 선택 또는 EEPROM/또는 I2C/SMBus 슬래브 인터페이스를 사용하여 응용 프로그램 기능 선택
• 128-비트 보편적 고유 식별자 (UUID) 를 제공합니다.
• 탑재 및 시스템 내 OTP/EEPROM을 지원합니다.
USB 2.0 업스트림 포트를 통해 프로그래밍
• 단일 시계 입력, 24MHz 크리스탈 또는 오시레이터
• 특별한 드라이버 요구 사항이 없습니다; USB 스택 지원으로 모든 운영 체제에서 원활하게 작동
48핀 HTQFP 패키지 (PHP)
의 적용TUSB8020BPHPR
• 컴퓨터 시스템
• 닷킹 스테이션
• 모니터
• 세트 톱 박스
환경 및 수출 분류TUSB8020BPHPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
