상세 정보 |
|||
| 채널 수: | 2 | 입력 - 옆 1/Side 2: | 2/0 |
|---|---|---|---|
| 전압 - 차단: | 3750Vrms | (민) 공통 모드 트랜지엔트 면역: | 10kV/us |
| 출력 유형: | 개방 컬렉터, 숏트키는 고정시켰습니다 | 경향 - 출력 / 채널: | 50 마 |
| 자료 비율: | 15MBd | 전달 지연 트플에 / 티피하들 (맥스): | 75 나노 초, 75 나노 초 |
제품 설명

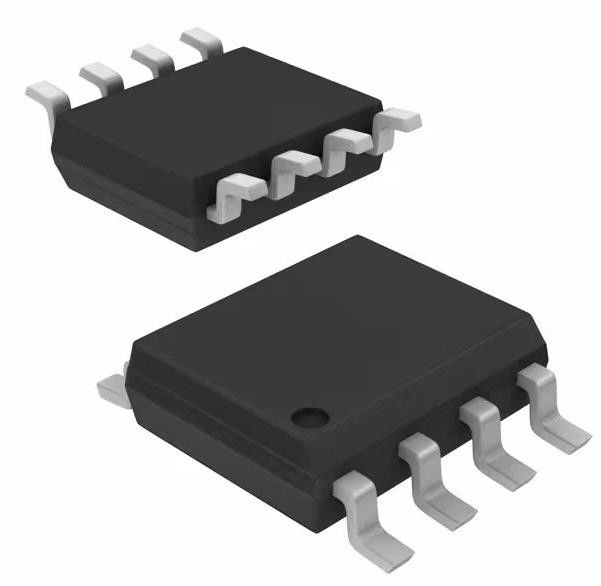

HCPL-063L-500E 오프토이졸레이터 15MBd 오픈 콜렉터 쇼트키 클램프 3750Vrms 10kV/μs
스펙 HCPL-063L-500E
| 유형 | 설명 |
| 분류 | 격리장치 |
| 광 단열기 | |
| 논리 출력 오프토이졸레이터 | |
| Mfr | 브로드컴 리미티드 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 채널 수 | 2 |
| 입력물 - 1/2쪽 | 2/0 |
| 전압 - 격리 | 3750Vrms |
| 일반 모드 일시 면역력 (분) | 10kV/μs |
| 입력 타입 | DC |
| 출력 유형 | 열린 컬렉터, Schottky 클램프 |
| 전류 - 출력 / 채널 | 50mA |
| 데이터 비율 | 15MBd |
| 증식 지연 tpLH / tpHL (최대) | 75n, 75n |
| 상승 / 하락 시간 (형) | 24초, 10초 |
| 전압 - 앞으로 (Vf) (형) | 1.5V |
| 전류 - DC 전향 (if) (max) | 15mA |
| 전압 - 공급 | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SO 키 |
| 기본 제품 번호 | HCPL-063 |
특징의HCPL-063L-500E
* 3.3V / 5V 듀얼 공급 전압
* 낮은 전력 소비
* VCM = 1000V에서 최소 15 kV/μs의 일반적인 모드 거부 (CMR)
* 고속: 15 MBd 전형적인
* LVTTL/LVCMOS 호환성
* 낮은 입력 전류 능력: 5mA
* 온도에서 AC 및 DC 성능 보장: 40 °C ~ + 85 °C
* 8-핀 DIP, SOIC-8로 제공됩니다.
* 스트로바블 출력 (단 한 채널 제품)
* 안전 승인: UL, CSA, IEC/EN/DIN EN 60747-5-5
비명의HCPL-063L-500E
* 격리된 라인 수신기
* 컴퓨터 주변 장치 인터페이스
* 마이크로프로세서 시스템 인터페이스
* A/D, D/A 변환을 위한 디지털 격리
* 전원 공급을 전환
* 기기 입력/출력 격리
* 지상 순환 제거
* 펄스 트랜스포머 교체
* 필드 버스
환경 및 수출 분류의HCPL-063L-500E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
