상세 정보 |
|||
| 코어 크기: | 16/32-비트 | 속도: | 55MHz |
|---|---|---|---|
| 연결성: | 캔뷔스, 이더넷, I2C, SPI, SSC, UART / 범용 동기／비동기 송수신 회로, USB | 주변 기기: | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 62 | 프로그램 메모리 규모: | 512KB (512K x 8) |
| 프로그램 메모리 종류: | 플래시 | RAM 사이즈: | 128K Ｘ 8 |
제품 설명

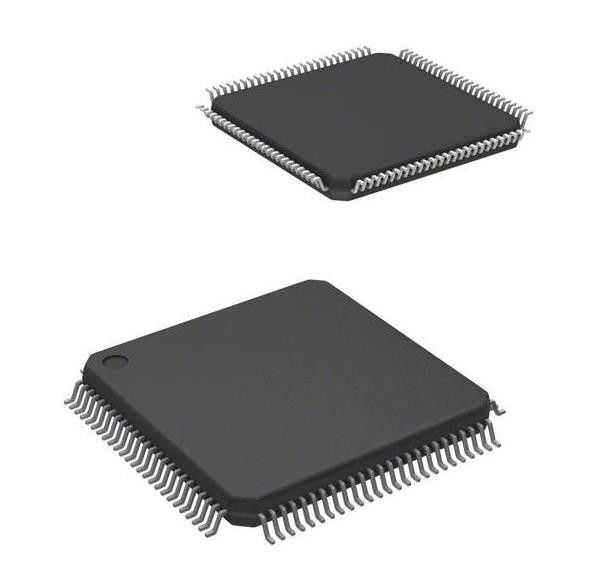

AT91SAM7X512B-AU ARM7® SAM7X 마이크로 컨트롤러 IC 16/32-비트 55MHz 512KB FLASH
스펙 AT91SAM7X512B-AU
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | SAM7X |
| 패키지 | 트레이 |
| 코어 프로세서 | ARM7® |
| 원자 크기 | 16/32-비트 |
| 속도 | 55MHz |
| 연결성 | CANbus, Ethernet, I2C, SPI, SSC, UART/USART, USB |
| 주변 장치 | 브라운 아웃 검출/리셋, DMA, POR, PWM, WDT |
| I/O 수 | 62 |
| 프로그램 메모리 크기 | 512KB (512K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 128K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 10.65V ~ 1.95V |
| 데이터 변환기 | A/D 8x10b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 100LQFP |
| 공급자의 장치 패키지 | 100-LQFP (14x14) |
| 기본 제품 번호 | AT91SAM7X512 |
특징 AT91SAM7X512B-AU
* ARM7TDMI ARM Thumb® 프로세서를 탑재합니다
- 고성능 32비트 RISC 아키텍처
- 고밀도 16비트 명령어 세트
- MIPS/Watt에서 선두
- 임베디드ICETM 회로 에뮬레이션, 디버그 통신 채널 지원
* 내부 고속 플래시
- 512 Kbytes (SAM7X512) 256 바이트의 1024 페이지의 두 은행에 조직 (두 배면)
- 256 Kbytes (SAM7X256) 256 바이트의 1024 페이지 (단계) 로 구성
- 128 Kbyte (SAM7X128) 256 바이트의 512 페이지 (단계) 로 조직
- 최악의 경우 최대 30MHz의 단일 사이클 액세스
- 최대 속도로 엄지 손가락 명령 실행을 최적화 Prefetch 버퍼
- 페이지 프로그래밍 시간: 6ms, 페이지 자동 삭제 포함, 전체 삭제 시간: 15ms
- 10,000 쓰기 사이클, 10년 데이터 저장 능력, 부문 잠금 능력, 플래시 보안 비트
- 고속 플래시 프로그래밍 인터페이스
* 내부 고속 SRAM, 최대 속도의 단일 사이클 액세스
- 128Kbytes (SAM7X512)
- 64Kbytes (SAM7X256)
- 32Kbytes (SAM7X128)
의 적용 AT91SAM7X512B-AU
아트멜 SAM7X512/256/128은 32비트 ARM® RISC 프로세서를 기반으로 한 고도로 통합된 플래시 마이크로 컨트롤러이다. 512/256/128 Kbyte의 고속 플래시와 128/64/32 Kbyte의 SRAM을 갖추고 있습니다.큰 수의 주변 장치, 802.3 이더넷 MAC 및 CAN 컨트롤러를 포함합니다. 시스템 기능의 완전한 세트는 외부 구성 요소의 수를 최소화합니다.
환경 &AT91SAM7X512B-AU
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
