상세 정보 |
|||
| FET은 타이핑합니다: | P-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 20 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 10A (Ta) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 2.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 10A, 10V에 있는 13mOhm |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 1.1V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 56.9 nC @ 10V |
제품 설명
CY8CTMA884LTI-13 마이크로 컨트롤러 IC 2156-CY8CTMA884LTI-13-CY-ND
스펙 DMP2022LSS-13
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 다이오드 인코어레이트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 20V |
| 전류 - 연속 배수 (Id) @ 25°C | 10A (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 2.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Vgs(th) (최대) @ Id | 1.1V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 56.9 nC @ 10V |
| Vgs (최대) | ±12V |
| 입력 용량 (Ciss) (Max) @ Vds | 2444 pF @ 10V |
| FET 특징 | - |
| 전력 분산 (최대) | 2.5W (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-SO |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 기본 제품 번호 | DMP2022 |
특징 DMP2022LSS-13
* 낮은 저항
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4.5V
- 22mΩ @ VGS = -2.5V
* 낮은 게이트 임계 전압
* 낮은 입력 용량
* 빠른 전환 속도
* 낮은 입력/출력 누출
* 완전히 납 없는 & 완전히 RoHS 준수 (고시 1 & 2)
* 알로겐 및 안티몬이 없습니다.
* 높은 신뢰성을 위한 AEC-Q101 표준에 적합합니다.
의 적용 DMP2022LSS-13

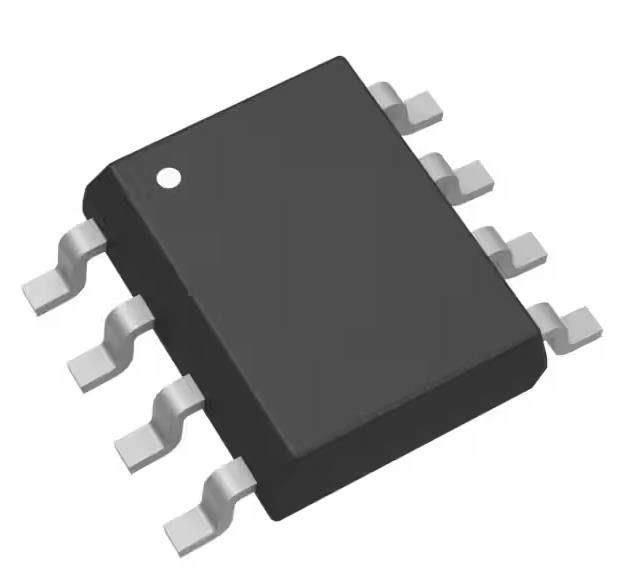

케이스: SO-8
* 케이스 재료: Molded Plastic, Green Molding Compound. UL 연화성 등급 94V-0
* 습도 민감도: J-STD-020에 따라 레벨 1
* 터미널 연결: 다이어그램 참조
* 터미널: 마감 - 구리 납 프레임 위에 매트 틴 앙리얼. MIL-STD-202, 방법 208에 따라 솔드 가능
* 무게: 0.072g (약)
환경 &수출 분류 DMP2022LSS-13
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
