상세 정보 |
|||
| 출력 구성: | 긍정적으로 | 출력 유형: | 고정됩니다 |
|---|---|---|---|
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 30V |
| 전압 - 출력 (분 / 고정): | 3.3V | 전압 절감 (최대): | 100mA에 있는 0.6V |
| 전류 - 출력: | 100mA | 전류 - 조용 (Iq): | 120 uA |
제품 설명

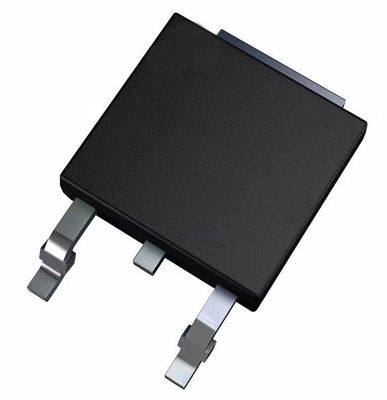

LP2950CDTX-3.3/NOPB 선형 전압 조절기 IC 긍정 고정 1 출력 100mA
스펙 LP2950CDTX-3.3/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 30V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.6V @ 100mA |
| 전류 - 출력 | 100mA |
| 전류 - 조용 (Iq) | 120μA |
| 전류 - 공급 (최대) | 14mA |
| PSRR | - |
| 제어 기능 | - |
| 보호 기능 | 과전류, 과온, 단회로 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 공급자의 장치 패키지 | TO-252-3 |
| 기본 제품 번호 | LP2950 |
스펙 LP2950CDTX-3.3/NOPB
입력 전압 범위: 2.3V ~ 30V
• 5V, 3V 및 3.3-V 출력 전압 버전
• 높은 정확성 출력 전압
• 보장된 100mA 출력 전류
• 극히 낮은 평온 전류
• 저출전 전압
• 극히 좁은 부하 및 라인 규제
• 매우 낮은 온도 계수
• 조절기 또는 참조 장치로 사용
• 안정성 을 위한 최소 용량 을 필요로 한다
• 전류 및 열 제한
• 낮은 ESR 출력 콘덴시터 (10 mΩ ~ 6 Ω) 와 안정적입니다.
• LP2951- N 버전만:
오류 플래그 출력 중단 경고
논리적으로 제어되는 전자식 종료
출력 프로그램 가능 1.24V에서 29V
의 적용 LP2950CDTX-3.3/NOPB
• 고효율 선형 조절기
• 저전압 차단 장치
• 저출력 배터리 가동 조절기
• 스냅 ON/스냅 OFF 조절기
환경 &수출 분류 LP2950CDTX-3.3/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
