상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 1.2V |
| 전압 절감 (최대): | 500mA에 있는 0.25V | 전류 - 출력: | 500mA |
| 전류 - 공급 (최대): | 110 uA | PSRR: | 70dB(1kHz) |
제품 설명

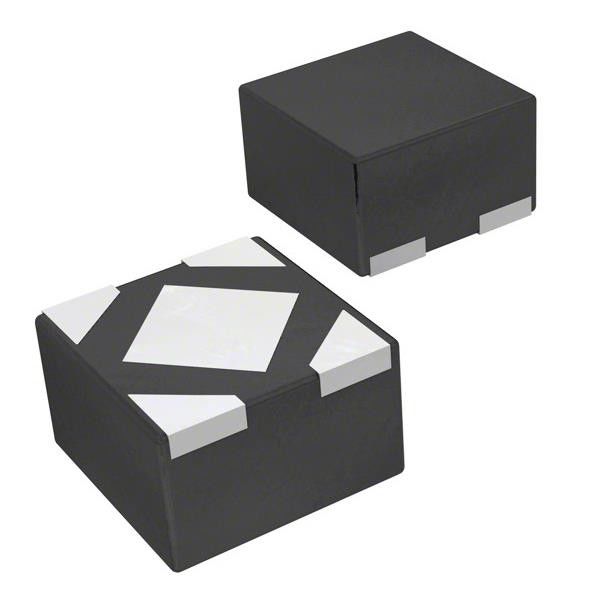

NCP145AMX120TCG 선형 전압 조절기 IC 1 출력 500mA 4-XDFN (1.2x1.2)
스펙 NCP145AMX120TCG
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 1.2V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.25V @ 500mA |
| 전류 - 출력 | 500mA |
| 전류 - 공급 (최대) | 110μA |
| PSRR | 70dB (1kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 85°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-XDFN 노출 패드 |
| 공급자의 장치 패키지 | 4-XDFN (1.2x1.2) |
| 기본 제품 번호 | NCP145 |
특징 NCP145AMX120TCG
입력 전압 범위: 1.0V ~ 5.5V
• 편향 전압 범위: 2.4V ~ 5.5V
• 고정 전압 버전 사용 가능
출력 전압 범위: 1.0V ~ 1.8V ( 고정)
• ±1.5% 온도 정확성, 0.5% VOUT @ 25°C
• 초저전력 중단: 500mA에서 140mV
• 매우 낮은 편향 입력 전류 80A
• 비활성화 모드에서 매우 낮은 편차 입력 전류: 0.5A 유형
• ON / OFF 제어에 대한 논리 레벨 허용 입력
• 출력 활성 방출 옵션 사용 가능
• 2.2 F 세라믹 콘덴시터 로 안정적
• XDFN4 − 1.2 mm x 1.2 mm x 0. 4 mm 패키지로 제공됩니다.
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용 NCP145AMX120TCG
• 배터리 가동 장비
• 스마트 폰, 태블릿
• 카메라, DVR, STB 및 캠코더
환경 &수출 분류 NCP145AMX120TCG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
