상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 35V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 1.194V | 전압 - 출력 (최대): | 33V |
| 전압 절감 (최대): | 150mA에 있는 0.6V | 전류 - 출력: | 150mA |
| 전류 - 조용 (Iq): | 100µA | 전류 - 공급 (최대): | 800 uA |
| PSRR: | 72dB(120Hz) | 72dB(120Hz): | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 |
| 하이 라이트: | TPS7A4901DGNR,TPS7A4901DGNR 선형 전압 조절기 IC,150mA 선형 전압 조절기 IC |
||
제품 설명

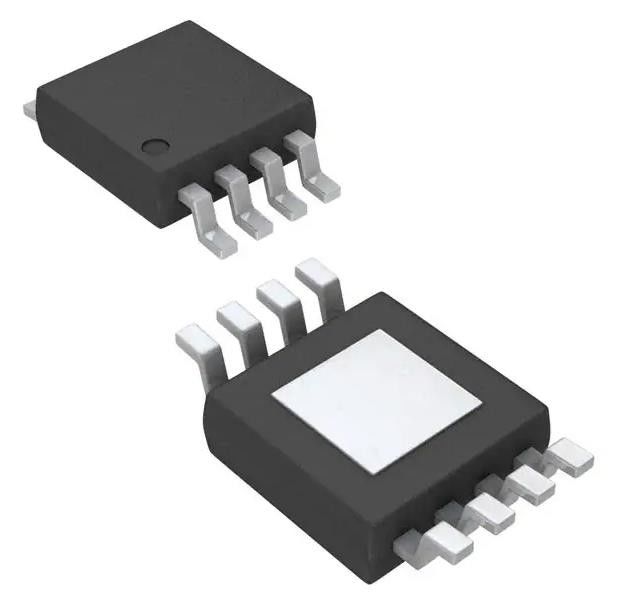

TPS7A4901DGNR 선형 전압 조절기 IC 긍정 조절 1 출력 150mA
스펙 TPS7A4901DGNR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 35V |
| 전압 - 출력 (분 / 고정) | 1.194V |
| 전압 - 출력 (최대) | 33V |
| 전압 절감 (최대) | 0.6V @ 150mA |
| 전류 - 출력 | 150mA |
| 전류 - 조용 (Iq) | 100μA |
| 전류 - 공급 (최대) | 800μA |
| PSRR | 72dB (120Hz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 이상, 온도 이상, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) 노출 패드 |
| 공급자의 장치 패키지 | 8-HVSSOP |
| 기본 제품 번호 | TPS7A4901 |
특징TPS7A4901DGNR
* 입력 전압 범위: 3V ~ 36V
* 소음:
- 12.7 VRms (20 Hz ~ 20 kHz)
- 15.4 VRms (10 Hz ~ 100 kHz)
* 전력 공급 리플 거부:
- 72 dB (120 Hz)
- 52 dB (10 Hz ~ 400 kHz)
* 조절 가능한 출력: 1.194V ~ 33V
* 출력 전류: 150mA
* 출력 전압: 100mA에서 260mV
* 세라믹 콘덴시터와 안정적 2 2.2 uF
* CMOS 논리 레벨 호환성 Enable Pin
* 고정 전류 제한 및 열 종료 보호
* 패키지: 8핀 HVSSOP 파워패드TM와 3mm x 3mm VSON
* 작동 온도 범위:-40°C ~ 125°C
도입TPS7A4901DGNR
* 오프 앰프, DAC, ADC 및 다른 고밀도 아날로그 회로에 대한 공급 라인
* 오디오
* DC-DC 변환기 규제 및 리플 필터링 후
* 시험 및 측정
* Rx, Tx, PA 회로
* 산업용 기기
* 기지국 및 통신 인프라
환경 및 수출 분류의 TPS7A4901DGNR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
