상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 23V | 전압 - 출력 (분 / 고정): | 8V |
| 전압 절감 (최대): | 40mA에 있는 1.7V | 전류 - 출력: | 100mA |
| PSRR: | 46dB (120Hz) | 보호 기능: | 과전류, 과온, 역극성, 단회로 |
| 하이 라이트: | UA78L08ACLPR,UA78L08ACLPR 선형 전압 조절 장치 IC,긍정적 고정된 선형 전압 레귤레이터 IC |
||
제품 설명

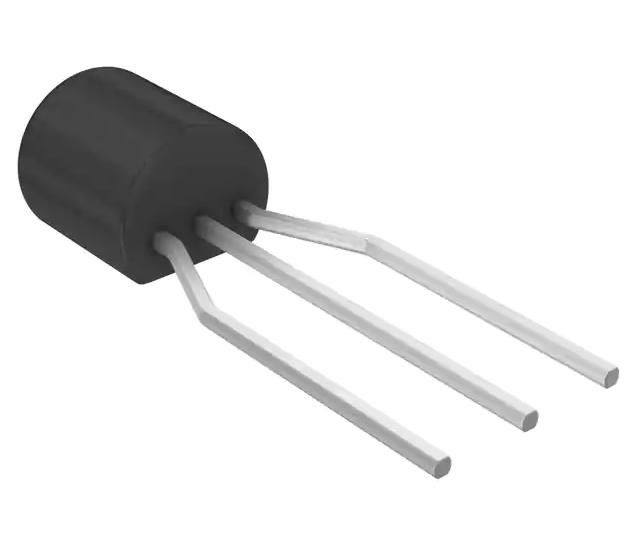

UA78L08ACLPR 선형 전압 조절기 IC 긍정 고정 1 출력 100mA TO-92-3
스펙 UA78L08ACLPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 23V |
| 전압 - 출력 (분 / 고정) | 8V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 1.7V @ 40mA |
| 전류 - 출력 | 100mA |
| PSRR | 46dB (120Hz) |
| 제어 기능 | - |
| 보호 기능 | 과전류, 과온, 역극성, 단회로 |
| 작동 온도 | 0°C ~ 125°C |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | TO-226-3, TO-92-3 (TO-226AA) 형성 된 납 |
| 공급자의 장치 패키지 | TO-92-3 |
| 기본 제품 번호 | UA78L08 |
특징UA78L08ACLPR
입력 전압 범위 (VI): 4.75V ~ 35V
출력 전압 범위 (VO):
2.6V ~ 15V (전형 칩)
3.3V ~ 15V (새 칩)
출력 전류: 최대 100mA
• 평온 전류 IQ: 3.8mA
• 내장 된 단절 전류 제한 및 열 보호
• 외부 부품 없이 안정적
지원 온도 범위:
기존 칩 C와 AC 버전: 0°C ~ +125°C
레거시 칩 AI 버전: 40°C ~ +125°C
새로운 칩: 40°C ~ +125°C
• 패키지:
8핀, 4.9mm × 3.91mm SOIC
3핀, 4.3mm × 4.3mm TO-92
3핀, 4.5mm × 2.5mm SOT-89
도입UA78L08ACLPR
• 모터 드라이브
• 가전
• 건물 자동화
• 흐름 송신기
• 공장 자동화 및 제어
환경 및 수출 분류의 UA78L08ACLPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
