상세 정보 |
|||
| 핵심 프로세서: | MSP430 CPU16 | 코어 크기: | 16-비트 |
|---|---|---|---|
| 속도: | 12MHz | 연결성: | SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, PWM, WDT를 발견합니다 | 입출력의 수: | 11 |
| 프로그램 메모리 규모: | 16KB (16K x 8) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 512 Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 1.8V ~ 3.6V |
제품 설명

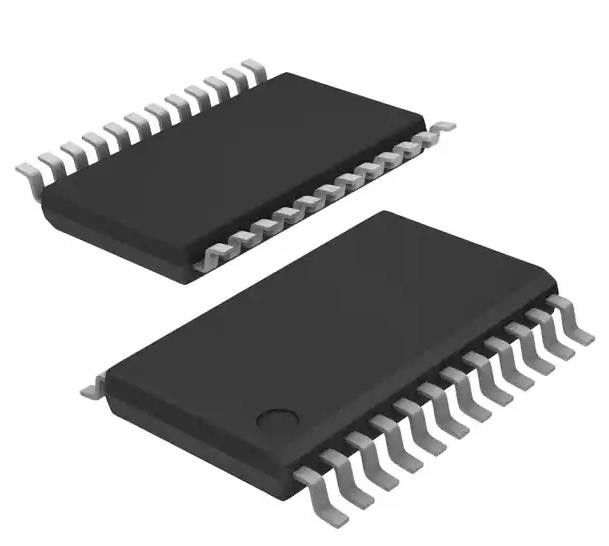

MSP430AFE253IPWR MSP430 CPU16 MSP430F2xx 마이크로 컨트롤러 IC 16-비트 12MHz 16KB
스펙MSP430AFE253IPWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | MSP430F2xx |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 코어 프로세서 | MSP430 CPU16 |
| 원자 크기 | 16비트 |
| 속도 | 12MHz |
| 연결성 | SPI, UART/USART |
| 주변 장치 | 브라운 아웃 탐지/리셋, PWM, WDT |
| I/O 수 | 11 |
| 프로그램 메모리 크기 | 16KB (16K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 512 x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | A/D 3x24b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 24-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 24-TSSOP |
| 기본 제품 번호 | MSP430AFE253 |
특징 MSP430AFE253IPWR
• 저전압 범위: 1.8V ~ 3.6V
• 초저전력 소비
액티브 모드: 1MHz, 2.2V에서 220μA
대기 모드: 0.5 μA
(RAM 유지) 종료 모드: 0.1 μA
• 에너지 절약 방법 다섯 가지
• 1μs 미만에서 대기 모드에서 초고속 깨어남
• 16비트 RISC 아키텍처, 최대 12MHz 시스템 클럭
• 기본 시계 모듈 구성
2개의 캘리브레이트된 주파수와 함께 12MHz까지의 내부 주파수
내부 매우 낮은 전력 낮은 주파수 (LF) 오시레이터
16MHz까지의 고주파 (HF) 크리스탈
✅ 레조네이터
외계 디지털 시계 소스
의 적용 MSP430AFE253IPWR
• 일단계 전력 계측기
• 디지털 전력 모니터링
• 센서 응용 프로그램
환경 및 수출 분류MSP430AFE253IPWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
