상세 정보 |
|||
| 핵심 프로세서: | 사진 | 코어 크기: | 8-비트 |
|---|---|---|---|
| 속도: | 20MHz | 연결성: | UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 16 |
| 프로그램 메모리 규모: | 3.5KB (2K x 14) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 128 Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 3V ~ 5.5V |
제품 설명

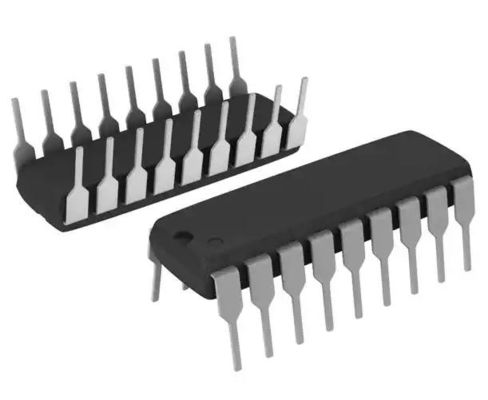

PIC16F628A-I/P PIC PIC® 16F 마이크로 컨트롤러 IC 8-비트 20MHz 3.5KB FLASH 18-PDIP
스펙PIC16F628A-I/P
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | PIC® 16F |
| 패키지 | 튜브 |
| 코어 프로세서 | PIC |
| 원자 크기 | 8비트 |
| 속도 | 20MHz |
| 연결성 | UART/USART |
| 주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
| I/O 수 | 16 |
| 프로그램 메모리 크기 | 3.5KB (2K x 14) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 128 x 8 |
| RAM 크기 | 224 x 8 |
| 전압 - 공급 (Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | - |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 구멍을 통해 |
| 패키지 / 케이스 | 18-DIP (0.300", 7.62mm) |
| 공급자의 장치 패키지 | 18-PDIP |
| 기본 제품 번호 | PIC16F628 |
특징 PIC16F628A-I/P
• 내부 및 외부 오시레이터 옵션:
- 정밀 내부 4MHz 오시레이터 공장에서 ± 1%로 정렬
- 저전력 내부 48kHz 오시일레이터
- 외부 오시레이터 지원 크리스탈 및 rezonator
• 에너지 절감식 잠자리 모드
• PORTB에서 프로그래밍 가능한 약한 풀업
• 멀티플렉스 마스터 클리어 / 입력 핀
• 안정적 인 동작 을 위해 독립적 인 오시일레이터 를 갖춘 워치дог 타이머
• 저전압 프로그램
• 회로 내 일련 프로그래밍TM (두 개의 핀을 통해)
• 프로그래밍 가능한 코드 보호
• 브라운 아웃 리셋
• 전원 재설정
• 전원 시작 타이머 및 오시레이터 시작 타이머
• 넓은 작동 전압 범위 (2.0-5.5V)
• 산업용 및 확장 온도 범위
• 고 내구성 플래시/EEPROM 셀:
- 100,000 글쓰기 플래시 내구성
- 1,000EEPROM 기록 내구성
- 40년 데이터 보존
의 적용 PIC16F628A-I/P
PIC16F627A/628A/648A는 다재다능한 PIC16F627A/628A/648A 제품군의 저비용, 고성능, CMOS, 완전 정적, 8비트 마이크로 컨트롤러의 18핀 플래시 기반 멤버입니다.
환경 및 수출 분류PIC16F628A-I/P
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 적용되지 않습니다 |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
