상세 정보 |
|||
| 핵심 프로세서: | 사진 | 코어 크기: | 8-비트 |
|---|---|---|---|
| 속도: | 20MHz | 연결성: | - |
| 주변 기기: | 절전 감지/재설정, POR, WDT | 입출력의 수: | 12 |
| 프로그램 메모리 규모: | 1.75KB (1K x 14) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 128 Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2V ~ 5.5V |
제품 설명

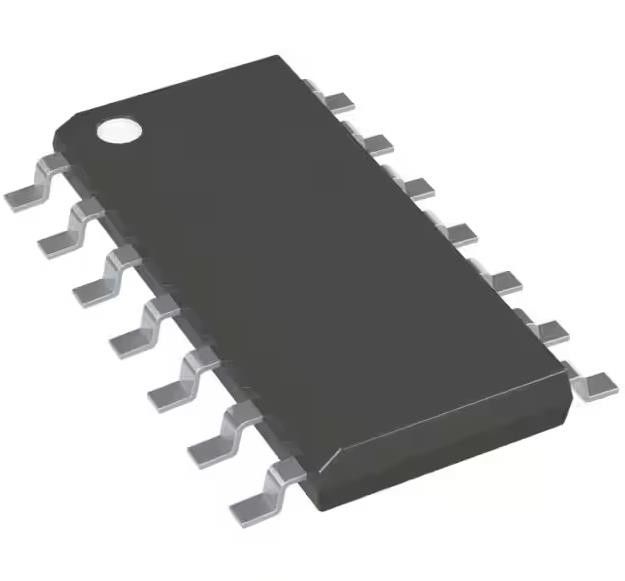

PIC16F676-I/SL PIC PIC® 16F 마이크로 컨트롤러 IC 8-비트 20MHz 1.75KB FLASH 14-SOIC
스펙PIC16F676-I/SL
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 마이크로칩 기술 |
| 시리즈 | PIC® 16F |
| 패키지 | 튜브 |
| 코어 프로세서 | PIC |
| 원자 크기 | 8비트 |
| 속도 | 20MHz |
| 연결성 | - |
| 주변 장치 | 브라운 아웃 탐지/리셋, POR, WDT |
| I/O 수 | 12 |
| 프로그램 메모리 크기 | 1.75KB (1K x 14) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 128 x 8 |
| RAM 크기 | 64 x 8 |
| 전압 - 공급 (Vcc/Vdd) | 2V ~ 5.5V |
| 데이터 변환기 | A/D 8x10b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | PIC16F676 |
특징 PIC16F676-I/SL
• 내부 및 외부 오시레이터 옵션
- 정밀 내부 4MHz 오시레이터 공장에서 ± 1%로 정렬
- 외부 오시레이터 지원 크리스탈 및 rezonator
- 잠에서 깨어난 5초, 3.0V, 전형적인
• 에너지 절약 잠자리 모드
• 넓은 작동 전압 범위 2.0V ~ 5.5V
• 산업용 및 확장 온도 범위
• 저전력 전원 재설정 (POR)
• 전원 시작 타이머 (PWRT) 및 오시레이터 시작 타이머 (OST)
• 브라운 아웃 탐지 (BOD)
• 독립 오시일레이터 를 탑재 한 워치 도그 타이머 (WDT)
• 멀티플렉스 MCLR/입기 핀
• 인터럽트-온-핀 변경
• 개별적 으로 프로그램 할 수 있는 약력 인출
• 프로그래밍 가능한 코드 보호
• 고 내구성 플래시/EEPROM 셀
- 100,000 글쓰기 플래시 내구성
- 1,000EEPROM 기록 내구성
- 플래시/데이터 EEPROM 보존: > 40년
의 적용 PIC16F676-I/SL
이 문서는 PIC16F630/676에 대한 장치별 정보를 포함합니다.
환경 및 수출 분류PIC16F676-I/SL
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
