상세 정보 |
|||
| 출력 구성: | 긍정적으로 | 출력 유형: | 고정됩니다 |
|---|---|---|---|
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 24v |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 전압 절감 (최대): | 50mA에 있는 0.75V |
| 전압 - 출력 (분 / 고정): | 5V | 전류 - 출력: | 50mA |
| 하이 라이트: | TPS71550DCKR,TPS71550DCKR 선형 전압 조절기 IC,긍정적 고정된 선형 전압 레귤레이터 IC |
||
제품 설명

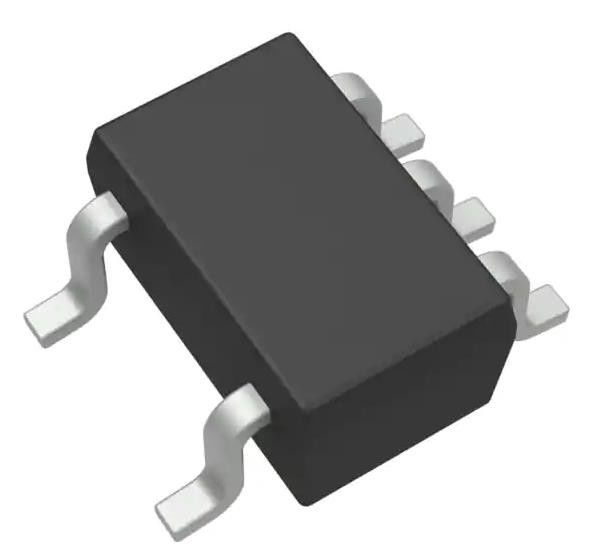

TPS71550DCKR 선형 전압 조절기 IC 긍정 고정 1 출력 50mA SC-70-5
스펙 TPS71550DCKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 24V |
| 전압 - 출력 (분 / 고정) | 5V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.75V @ 50mA |
| 전류 - 출력 | 50mA |
| 전류 - 조용 (Iq) | 4.2 μA |
| PSRR | 60dB (100kHz) |
| 제어 기능 | - |
| 보호 기능 | 전류 이상 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자의 장치 패키지 | SC-70-5 |
| 기본 제품 번호 | TPS71550 |
특징 TPS71550DCKR
입력 전압 범위:
2.5V ~ 24V (신 칩에서만 최대 30V)
사용 가능한 출력 전압 옵션:
고정: 1.8V ~ 5V
조절 가능: 1.205V ~ 15V
출력 전류: 최대 50mA
• 매우 낮은 IQ: 50mA 로드 전류에서 3.2 μA
• 출력 콘덴서 ≥ 0.47 μF로 안정적입니다.
• 과류 보호
• 패키지: 5 핀 SC70 (DCK)
• 작동 접점 온도: 40°C ~ + 125°C
• 80mA 등급 전류 및 더 높은 전력 패키지에 대해서는 TPS715A 참조
의 적용 TPS71550DCKR
• 주택 및 건물 자동화
• 소매 자동화 및 결제
• 네트워크 인프라
• 의료용
• 조명용
환경 및 수출 분류TPS71550DCKR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
