상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 36 Ｖ | 전압 - 출력 (분 / 고정): | 5V |
| 전압 절감 (최대): | 0.48V @ 200mA | 전류 - 출력: | 500mA |
| 전류 - 조용 (Iq): | 30 uA | 전류 - 공급 (최대): | 50µA |
| 하이 라이트: | BD3571HFP-TR,BD3571HFP-TR 선형 전압 조절기 IC |
||
제품 설명
BC858CDXV6T1G 양극 (BJT) 트랜지스터 배열 2 PNP (두중) 30V 100mA 100MHz 500mW
스펙BD3571HFP-TR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 롬 반도체 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 36V |
| 전압 - 출력 (분 / 고정) | 5V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.48V @ 200mA |
| 전류 - 출력 | 500mA |
| 전류 - 조용 (Iq) | 30μA |
| 전류 - 공급 (최대) | 50μA |
| PSRR | 55dB (120Hz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류 과, 온도 과 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |

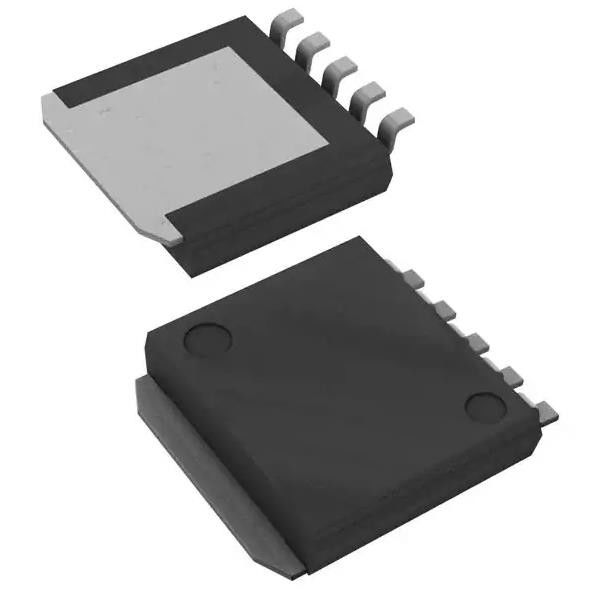

| 패키지 / 케이스 | HRP-5 (5 리드 + 탭) |
| 공급자의 장치 패키지 | HRP-5 |
| 기본 제품 번호 | BD3571 |
특징 BD3571HFP-TR
1) 극저온전류: 30μA (TYP.)
2) 낮은 포화 전압의 P 채널 DMOS 출력 트랜지스터
3) 높은 출력 전압 정밀: 2%/Iomax = 500 mA
4) 낮은 ESR 세라믹 콘덴시터는 출력 콘덴시터로 사용될 수 있습니다.
5) Vcc 전원 공급 전압 = 50V
6) 장착 된 과류 보호 회로 및 열 차단 회로
7) TO252-3, TO252-5, HRP5 패키지
의 적용 BD3571HFP-TR
차량에 탑재된 장치 (체관 제어, 자동차 스테레오, 위성 내비게이션 시스템 등)
환경 및 수출 분류BD3571HFP-TR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
