상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 5.5V | 전압 - 출력 (분 / 고정): | 3V |
| 전압 절감 (최대): | 0.155V @ 250mA | 전류 - 출력: | 250mA |
| 전류 - 조용 (Iq): | 20 uA | PSRR: | 91dB ~ 60dB (100Hz ~ 100kHz) |
제품 설명

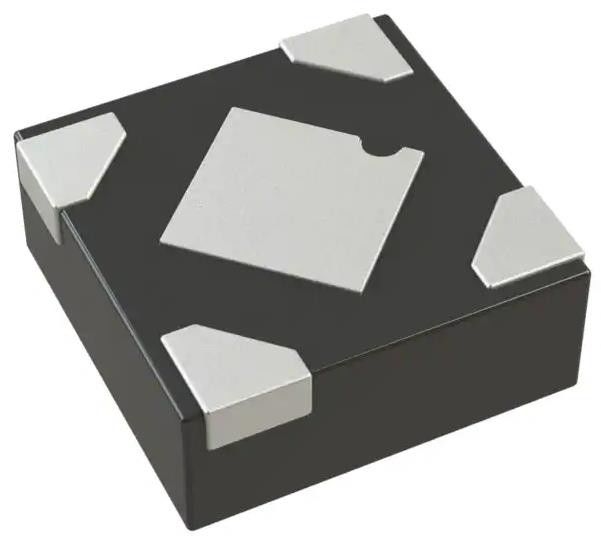

NCP163AMX300TBG 선형 전압 조절기 IC 긍정 고정 1
스펙 NCP163AMX300TBG
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 5.5V |
| 전압 - 출력 (분 / 고정) | 3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.155V @ 250mA |
| 전류 - 출력 | 250mA |
| 전류 - 조용 (Iq) | 20μA |
| PSRR | 91dB ~ 60dB (100Hz ~ 100kHz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 과류, 과온, 부드러운 시작 |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 4-XDFN 노출 패드 |
| 공급자의 장치 패키지 | 4-XDFN (1x1) |
| 기본 제품 번호 | NCP163 |
특징 NCP163AMX300TBG
• 작동 입력 전압 범위: 2.2V ~ 5.5V
• 고정 전압 옵션: 1.2V ~ 5.3V
부하/온도 이상 ±2% 정확도
• 초저동전류 12A
• 대기 전류: 0.1A
매우 낮은 탈락: 250mA에서 80mV
• 초고 PSRR: 20 mA에서 전형적으로 92 dB, f = 1 kHz
• 극저소음: 6.5 VRMS
• 1 F 작은 케이스 크기의 세라믹 콘덴시터와 안정적
- WLCSP4로 제공 됩니다: 0. 64 mm x 0. 64 mm x 0. 33 mm
- WLCSP4: 0. 64mm x 0. 64mm x 0. 4mm
- XDFN4: 1mm x 1mm x 0.4mm
- SOT23-5: 2.9mm x 2.8mm x 1.2mm
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용 NCP163AMX300TBG
• 배터리 가동 장비
• 무선 LAN 장치
• 스마트 폰, 태블릿
• 카메라, DVR, STB 및 캠코더
환경 및 수출 분류NCP163AMX300TBG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
