상세 정보 |
|||
| 핵심 프로세서: | R8C | 코어 크기: | 16-비트 |
|---|---|---|---|
| 속도: | 20MHz | 연결성: | I2C, 린뷔스, 시리얼 입출력, SSU, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 피오알, PWM, 전압은 탐색합니다, WDT | 입출력의 수: | 55 |
| 프로그램 메모리 규모: | 96KB (96K x 8) | 프로그램 메모리 종류: | 플래시 |
| 하이 라이트: | R5F212AASNFP#V2 R8C/2x/2A,20MHz 마이크로컨트롤러 IC,16비트 마이크로 컨트롤러 IC |
||
제품 설명

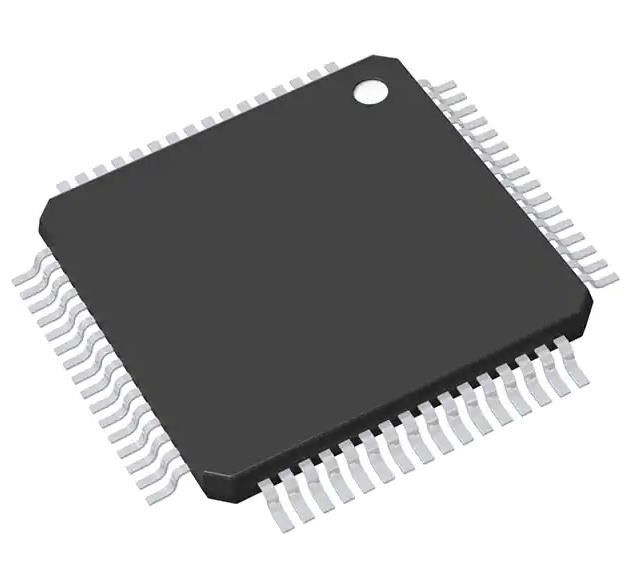

R5F212AASNFP#V2 R8C/2x/2A 마이크로 컨트롤러 IC 16-비트 20MHz 96KB (96K x 8) FLASH
스펙 R5F212AASNFP#V2
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| 마이크로 컨트롤러 | |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | R8C/2x/2A |
| 패키지 | 트레이 |
| 코어 프로세서 | R8C |
| 원자 크기 | 16비트 |
| 속도 | 20MHz |
| 연결성 | I2C, LINbus, SIO, SSU, UART/USART |
| 주변 장치 | POR, PWM, 전압 감지, WDT |
| I/O 수 | 55 |
| 프로그램 메모리 크기 | 96KB (96K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 7K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.2V ~ 5.5V |
| 데이터 변환기 | A/D 12x10b; D/A 2x8b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -20°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 64-LQFP |
| 공급자의 장치 패키지 | 64-LFQFP (10x10) |
| 기본 제품 번호 | R5F212AA |
R5F212AASNFP#V2의 특징
* R8C/2A 그룹과 R8C/2B 그룹 단일 칩 MCU는 R8C/Tiny 시리즈 CPU 코어를 통합하여 높은 수준의 효율성을 위해 정교한 명령어를 사용합니다.그리고 높은 속도로 명령을 실행할 수 있습니다.또한, CPU 코어는 고속 처리 작업을 위한 멀티플리커를 자랑합니다.
* 전력 소모가 낮고 지원되는 작동 모드는 추가 전력 조절을 허용합니다.이 MCU는 또한 소음 방지 구성을 사용하여 전자기 소음 배출을 줄이고 EMI에 저항하도록 설계되었습니다.다기능 타이머와 연쇄 인터페이스를 포함한 많은 주변 기능의 통합은 시스템 구성 요소의 수를 줄입니다.
* 또한, R8C/2B 그룹은 칩에 데이터 플래시 (1 KB × 2 블록) 를 가지고 있습니다. R8C/2A 그룹과 R8C/2B 그룹 사이의 차이점은 데이터 플래시의 존재 또는 부재입니다.둘의 주변 기능도 동일합니다..
R5F212AASNFP#V2의 설명
전자 가전, 사무실 장비, 오디오 장비, 소비자 장비 등
환경 및 수출 분류R5F212AASNFP#V2
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
