상세 정보 |
|||
| 규제기관의 수: | 1 | 전압 - 입력 (최대): | 6.5V |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 0.9V | 전압 - 공급 (맥스): | 14V |
| 전압 - 출력 (최대): | 5V | 전압 절감 (최대): | 0.35V @ 1A |
| 전류 - 출력: | 1A | 전류 - 조용 (Iq): | 4mA |
| 하이 라이트: | TPS7A7100RGWR,양성 조절 가능한 전압 조절기 IC,고정 전압 조절기 IC |
||
제품 설명

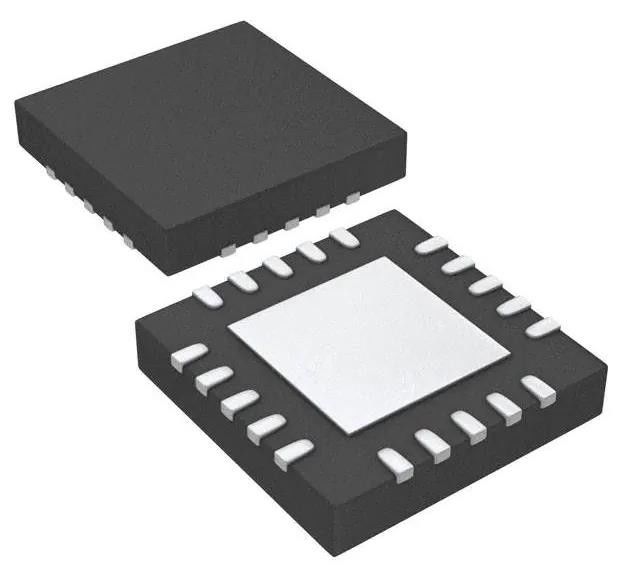

TPS7A7100RGWR 선형 전압 조절기 IC 긍정 조절 ( 고정) 1
스펙 TPS7A7100RGWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 조정 가능 (결정) |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 6.5V |
| 전압 - 출력 (분 / 고정) | 0.9V |
| 전압 - 출력 (최대) | 5V |
| 전압 절감 (최대) | 0.35V @ 1A |
| 전류 - 출력 | 1A |
| 전류 - 조용 (Iq) | 4mA |
| PSRR | - |
| 제어 기능 | 활성화, 좋은 전력, 부드러운 시작 |
| 보호 기능 | 전류 이상, 온도 이상, 전압 이하 잠금 (UVLO) |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (5x5) |
| 기본 제품 번호 | TPS7A7100 |
특징TPS7A7100RGWR
* 저출력 전압: 1A에서 140mV
* VIN 범위: 1.5V ~ 6.5V
* 설정 가능한 고정된 전압 범위: 0.9V ~ 3.5V
* 조절 가능한 보트 범위: 0.9V ~ 5V
* 매우 좋은 부하 및 선 통과 반응
* 세라믹 출력 콘덴시터와 안정성
* 1.5% 정확성 오버라인, 과부하, 과온
* 프로그램 가능한 소프트 시작
* 전력량 (PG) 출력
* 3mm x 3mm QFN-16 및 5mm x 5mm QFN-20 패키지
도입TPS7A7100RGWR
* 무선 인프라: SerDes, FPGA DSPTM
* RF 부품: VCO, ADC, DAC, LVDS
* 셋톱 박스: 증폭기, ADC, DAC, FPGA, DSP
무선 LAN, 블루투스
* PC 및 프린터
* 오디오 및 시각
