상세 정보 |
|||
| 회로 수: | 1 | 입력 횟수: | 2 |
|---|---|---|---|
| 전압 - 공급: | 1.65V ~ 5.5V | 경향 - 정지하 (맥스): | 10 uA |
| 경향 - 낮은 출력 하이: | 32mA, 32mA | 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 4 나노 초 |
| 작동 온도: | -40°C ~ 125°C(TA) | 공급자의 장치 패키지: | SC-70-5 |
| 하이 라이트: | 32mA SN74LVC1G08DCKR 게이트 IC,1 채널 SN74LVC1G08DCKR 게이트 IC,SC-70-5 SN74LVC1G08DCKR 게이트 IC |
||
제품 설명

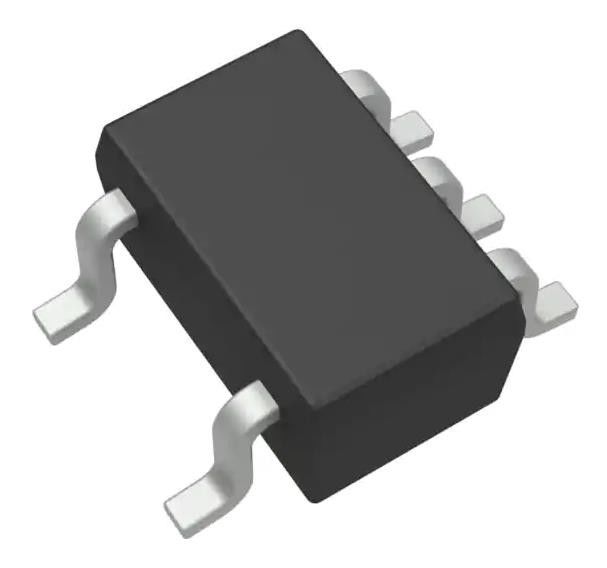

SN74LVC1G08DCKR 및 게이트 IC 1 채널 SC-70-5 1.65V ~ 5.5V 32mA, 32mA
스펙 SN74LVC1G08DCKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 디기 릴® | |
| 로직 타입 | AND 게이트 |
| 회로 수 | 1 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 입력 논리 레벨 - 낮은 | - |
| 입력 논리 레벨 - 높습니다 | - |
| 최대 전파 지연 @ V, 최대 CL | 4ns @ 5V, 50pF |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SC-70-5 |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 기본 제품 번호 | 74LVC1G08 |
특징SN74LVC1G08DCKR
• 0.5mm Pitch 와 함께 Ultra Small 0.64mm2 패키지 (DPW) 에서 사용할 수 있습니다.
• 5V VCC 동작을 지원합니다.
• 입력 장치 5.5V 전압을 수용 합니다
• VCC로 다운 번역을 제공합니다
• 최대 tpd 3.6 ns 3.3 V에서
• 낮은 전력 소비, 10-μA 최대 ICC
• ±24mA 출력 드라이브 3.3V
• Ioff는 라이브 삽입, 부분 전원 다운 모드 및 백 드라이브 보호 기능을 지원합니다.
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
2000-V 인체 모델 (A114-A)
200V 기계 모델 (A115-A)
1000V 충전 장치 모델 (C101)
도입SN74LVC1G08DCKR
• ATCA 솔루션
• 액티브 노이즈 캔슬링 (ANC)
• 바코드 스캐너
• 혈압 측정기
• CPAP 기계
• 케이블 솔루션
• DLP 3D 머신 비전, 하이퍼 스펙트럼 영상, 광학 네트워크 및 분광
• 전자 책
• 임베디드 PC
• 필드 송신기: 온도 또는 압력 센서
• 지문 생체 측정
• HVAC: 난방, 환기, 에어컨
• 네트워크 연결 저장장치 (NAS)
• 서버 메인보드 및 PSU
• 소프트웨어 정의 라디오 (SDR)
• TV: 고화질 (HDTV), LCD, 디지털
• 비디오 통신 시스템
• 무선 데이터 액세스 카드, 헤드셋, 키보드, 마우스 및 LAN 카드
• 엑스레이: 짐 스캐너, 의료, 치과
