상세 정보 |
|||
| 전압 - 입력 (민): | 3.5V | 전압 - 입력 (맥스): | 60V |
|---|---|---|---|
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 주파수 - 스위칭: | 200kHz ~ 2.2MHz |
| 동기 정류기: | 예 | 패키지 / 건: | 16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지: | 16-HTSSOP | 전압 - 출력 (맥스): | 28V |
| 하이 라이트: | 1V 달러 교환 조절기 IC,LM46001PWPR 교환 조절기 IC,1V 1 출력 LM46001PWPR |
||
제품 설명

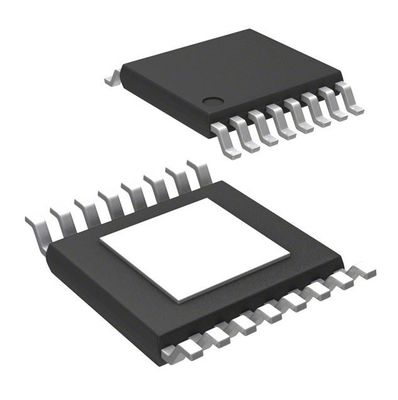

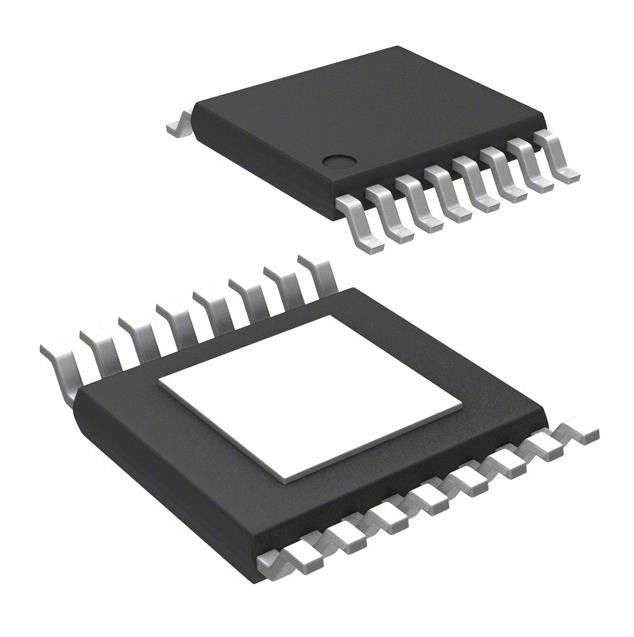

LM46001PWPR 교환 조절기 IC 긍정 조정할 수 있는 1V 1 출력
IC 레그 달러 ADJ 1A 16HTSSOP
LM46001PWPR의 특징
규정에서 1o 24-uA 정지 전류
저 부하 (DCM과 PFM)에 있는 오우 고효율
오우 지정 EN55022/CISPR 22 EMI 표준
오우 통합된 동기 정류
오우 조정할 수 있는 전환 주파수 : 그렇게 하기 위한 200 킬로 헤르츠
2.2 마하즈 (500 킬로 헤르츠 채무 불이행)
외부 시계에 대한 오우 주파수 동기
오우 내부 보상
세라믹의 많은 조합과 오우 스테이블,
폴리머와 탄탈과 알루미늄 축전기
오우 전력 상태 양호 기
미리 바이어싱시킨 로드로의 오우 연 선도
오우 내부 연 선도 : 4.1 부인
오우 신장가능 연시동은 외부 캐패시터에 의해 시간을 맞춥니다
오우 출력 전압 추적 능력
오우 정밀은 프로그램 시스템 UVLO에 가능하게 합니다
히컵 드와 오우 출력 단락 보호
오우 과온 온도 셧다운 보호
오우는 LM46001을 사용하여 주문 설계를 만듭니다와 함께
WEBENCH® 전원 디자이너
LM46001PWPR의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
전원관리 (PMIC)
전압 조절기 - DC DC 교환 조절기
|
|
엠에프르
|
Ｔ I
|
|
시리즈
|
단순한 SWITCHER®
|
|
제품 상태
|
활동가
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
3.5V
|
|
전압 - 입력 (맥스)
|
60V
|
|
전압 - 출력 (Min/Fixed)
|
1V
|
|
전압 - 출력 (맥스)
|
28V
|
|
경향 - 출력
|
1A
|
|
주파수 - 스위칭
|
200kHz ~ 2.2MHz
|
|
동기 정류기
|
예
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-HTSSOP
|
|
베이스 상품 다수
|
LM46001
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LM46001PWPR에 대한 기술
LM46001 규제 기관은 구동 최고 1을 할수 있는 사용하기 쉬운 동시에 일어나는 감소 직류-직류 변환기입니다 한 3.5 Ｖ에 이르는 입력 전압부터 60 Ｖ까지 부하 전류의. LM46001은 초소형 솔루션 크기에서 예외적 효율성과 출력 정확도와 드룹아웃 전압을 제공합니다. 대가족은 핀-투-핀 적합한 패키지에서의 0.5-A와 2-A 부하 전류 옵션에 이용할 수 있습니다. 피크커런트 모드 제어는 단순 제어 루프 보상과 싸이클 바이 싸이클 전류 제한을 달성하기 위해 사용됩니다. 프로그램 가능한 전환 주파수, 동기화, 전력 상태 양호 기, 정확성과 같은 선택 사양이 가능하게 한다고, 내부 연 선도와 신장가능 연 선도와 추적은 앱의 넓은 범위에 대해 탄력적이고 쉬운 -토우스 플랫폼을 제공합니다. 조명에 있는 감소가 로딩하는 불연속적 전도성과 자동 주파수는 경부하 효율을 향상시킵니다. 가족은 소수의 외부 부품을 요구하고 핀 배열이 단순한, 최적 PCB 설계를 허락합니다.
보호 특징은 온도 셧다운, VCC 하측 전압 로크 아웃, 싸이클 바이 싸이클 전류 한계와 출력 단락 보호를 포함합니다. LM46001 기기는 0.65 밀리미터 리드 피치로 16개 리드 HTSSOP 패키지 (PWP, 6.6 밀리미터 × 5.1 밀리미터 × 1.2 밀리미터)에 이용할 수 있습니다. 장치는 LM46000과 LM46002, LM43603, LM43602, LM43601과 LM43600으로 적합한 핀-투-핀입니다
