상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 4.5V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 17V | 전압 - 출력 (Min/Fixed): | 0.6V |
| 전압 - 출력 (맥스): | 5.5V | 경향 - 출력: | 12A |
| 주파수 - 스위칭: | 400kHz, 800kHz, 1.2MHz | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | 18VFQFN TPS56C215RNNR,0.6V 벅 스위칭 조정기 IC,0.6V 1 출력 12A 조정기 IC |
||
제품 설명

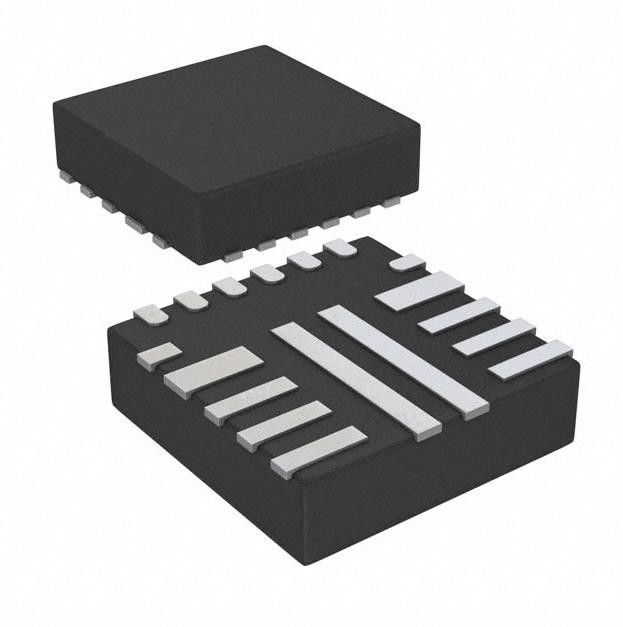

TPS56C215RNNR 벅 스위칭 조정기 IC 0.6V 1 출력 12A 18-VFQFN
벅 스위칭 조정기 IC 포지티브 가변 0.6V 1 출력 12A 18-VFQFN
TPS56C215RNNR의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | SWIFT™, D-CAP2™, 에코 모드™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 4.5V |
| 전압 - 입력(최대) | 17V |
| 전압 - 출력(최소/고정) | 0.6V |
| 전압 - 출력(최대) | 5.5V |
| 전류 - 출력 | 12A |
| 주파수 - 스위칭 | 400kHz, 800kHz, 1.2MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 18-VFQFN |
| 공급자 장치 패키지 | 18-VQFN-HR(3.5x3.5) |
| 기본 제품 번호 | TPS56C215 |
특징~의TPS56C215RNNR
• 통합 13.5mΩ 및 4.5mΩ MOSFET
• 12A 연속 IOUT 지원
• 외부 5.0V 바이어스 없이 4.5V 시동
• 전체 온도 범위에서 0.6V ±-1% 기준 전압
• 0.6V ~ 5.5V 출력 전압 범위
• 세라믹 출력 커패시터 지원
• 빠른 과도 응답을 위한 D-CAP3™ 제어 모드
• 선택 가능한 강제 연속 전도 모드
높은 경부하 효율을 위한 엄격한 출력 전압 리플 또는 자동 건너뛰기 에코 모드를 위한 (FCCM)
• 400kHz, 800kHz 및 1.2MHz의 선택 가능한 FSW
• 사전 바이어스된 출력으로 단조 시작
• 히컵 재시작 기능이 있는 2개의 조정 가능한 전류 제한 설정
• 효율성 향상을 위한 선택적 외부 5V 바이어스
• 기본 1ms 소프트 스타트 시간으로 조정 가능한 소프트 스타트
• –40°C ~ 150°C 작동 접합 온도
• 소형 3.5mm x 3.5mm HotRod™ QFN 패키지
• WEBENCH® 설계 도구에서 지원됨
• 12A 연속 IOUT 지원
• 외부 5.0V 바이어스 없이 4.5V 시동
• 전체 온도 범위에서 0.6V ±-1% 기준 전압
• 0.6V ~ 5.5V 출력 전압 범위
• 세라믹 출력 커패시터 지원
• 빠른 과도 응답을 위한 D-CAP3™ 제어 모드
• 선택 가능한 강제 연속 전도 모드
높은 경부하 효율을 위한 엄격한 출력 전압 리플 또는 자동 건너뛰기 에코 모드를 위한 (FCCM)
• 400kHz, 800kHz 및 1.2MHz의 선택 가능한 FSW
• 사전 바이어스된 출력으로 단조 시작
• 히컵 재시작 기능이 있는 2개의 조정 가능한 전류 제한 설정
• 효율성 향상을 위한 선택적 외부 5V 바이어스
• 기본 1ms 소프트 스타트 시간으로 조정 가능한 소프트 스타트
• –40°C ~ 150°C 작동 접합 온도
• 소형 3.5mm x 3.5mm HotRod™ QFN 패키지
• WEBENCH® 설계 도구에서 지원됨
애플리케이션~의TPS56C215RNNR
• 서버, 클라우드 컴퓨팅, 스토리지
• 통신 및 네트워킹, POL(point-of-load)
• IPC, 공장자동화, PLC, 시험측정
• 하이엔드 DTV
환경 및 수출 분류~의TPS56C215RNNR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
