상세 정보 |
|||
| 전압 - 입력 (민): | 3.9V | 전압 - 입력 (맥스): | 36V |
|---|---|---|---|
| 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) | 주파수 - 스위칭: | 2.1MHz |
| 동기 정류기: | 예 | 패키지 / 건: | 22-vfqfn |
| 공급자 소자 패키지: | 22 VQFN-HR (5x4) | 증가하는 타입: | 표면 부착, 가용성 치맛살 |
| 하이 라이트: | 22VFQFN LM536353QRNLRQ1,22VFQFN 스위칭 조정기 IC,조정기 IC 포지티브 1 출력 3.5A |
||
제품 설명

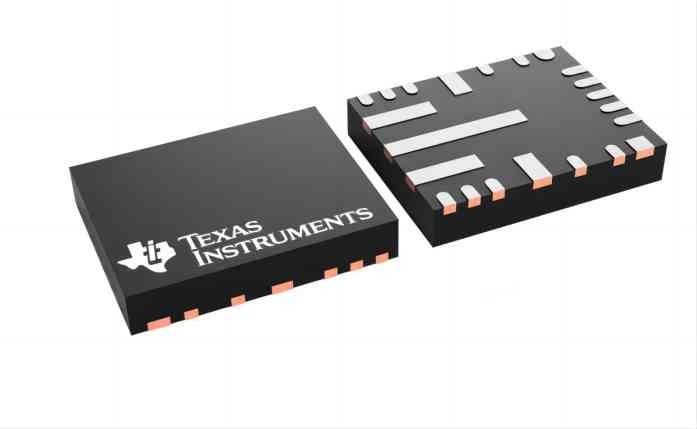

LM536353QRNLRQ1 스위칭 조정기 IC 포지티브 1 출력 3.5A 22-VFQFN
특징LM536353QRNLRQ1
• AEC-Q100 자동차 인증:
– 장치 온도 등급 1: –40°C ~ +125°C 주변 작동 온도 범위
– 기기 HBM 등급 2등급
– 장치 CDM 분류 수준 C6
• –40°C ~ +150°C 접합 온도 범위
• 3.3V 출력의 무부하(표준)에서 15µA 대기 전류
• 웨터블 플랭크 및 0.6mm VIN 간격이 있거나 없는 5.0mm × 4.0mm VQFN 패키지
• 낮은 EMI 및 스위치 노이즈
• 확산 스펙트럼 옵션
• 외부 주파수 동기화
• 내부 필터 및 3ms 해제 타이머가 있는 RESET 출력
• 핀 선택 가능한 강제 PWM 모드
• 내장형 보상, 소프트 스타트, 전류 제한, 열 차단 및 UVLO
• 105°C TA에서 3.5A에서 0.6V 드롭아웃
• ±1% 출력 전압 허용 오차(–40°C ~ 125°C TJ)
• 고정 5V, 3.3V 또는 조정 가능한 출력으로 사용 가능
의 제품 속성LM536353QRNLRQ1
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
전력 관리(PMIC)
전압 조정기 - DC DC 스위칭 조정기
|
|
제조업체
|
T I
|
|
시리즈
|
자동차, AEC-Q100
|
|
제품 상태
|
활동적인
|
|
기능
|
내려오다
|
|
출력 구성
|
긍정적인
|
|
토폴로지
|
책임
|
|
출력 수
|
1
|
|
전압 - 입력(최소)
|
3.9V
|
|
전압 - 입력(최대)
|
36V
|
|
전류 - 출력
|
3.5A
|
|
주파수 - 스위칭
|
2.1MHz
|
|
동기식 정류기
|
예
|
|
작동 온도
|
-40°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장, 웨터블 플랭크
|
|
패키지/케이스
|
22-VFQFN
|
|
공급자 장치 패키지
|
22-VQFN-HR(5x4)
|
|
기본 제품 번호
|
LM536353
|
설명
LM53625-Q1/LM53635-Q1 동기식 벅 레귤레이터는 자동차 애플리케이션에 최적화되어 5V, 3.3V의 출력 전압 또는 조정 가능한 출력을 제공합니다.고급 고속 회로를 통해 LM53625-Q1/LM53635-Q1은 2.1MHz의 고정 주파수에서 18V 입력에서 3.3V 출력으로 조정할 수 있습니다.혁신적인 아키텍처를 통해 이 장치는 단 3.55V의 입력 전압에서 3.3V 출력을 조정할 수 있습니다. LM53625-Q1/LM53635-Q1의 모든 측면은 자동차 및 성능 중심의 산업 고객을 위해 최적화되었습니다.최대 36V의 입력 전압 범위와 최대 42V의 과도 허용 오차는 입력 서지 보호 설계를 용이하게 합니다.웨터블 플랭크가 있는 자동차 인증 Hotrod QFN 패키지는 기생 인덕턴스와 저항을 줄이는 동시에 효율성을 높이고 스위치 노드 링잉을 최소화하며 전자기 간섭(EMI)을 크게 낮춥니다.필터링 및 지연 기능이 내장된 오픈 드레인 리셋 출력은 시스템 상태를 정확하게 표시합니다.이 기능은 추가 감시 부품에 대한 요구 사항을 무효화하여 비용과 보드 공간을 절약합니다.PWM과 PFM 모드 사이의 원활한 전환과 낮은 정동작 전류(3.3V 옵션의 경우 15µA)는 모든 부하에서 고효율과 우수한 과도 응답을 보장합니다.
