상세 정보 |
|||
| 부품 번호: | LMS3655LQRNLRQ1 | 토폴로지: | 달러 |
|---|---|---|---|
| 출력형: | 고정됩니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 3.9V | 전압 - 입력 (맥스): | 36V |
| 전압 - 출력 (Min/Fixed): | 5V | 경향 - 출력: | 5.5A |
| 하이 라이트: | LMS3655LQRNLRQ1 스위칭 레귤레이터 IC,22 VFQFN LMS3655LQRNLRQ1,22 VFQFN 스위칭 레귤레이터 IC |
||
제품 설명

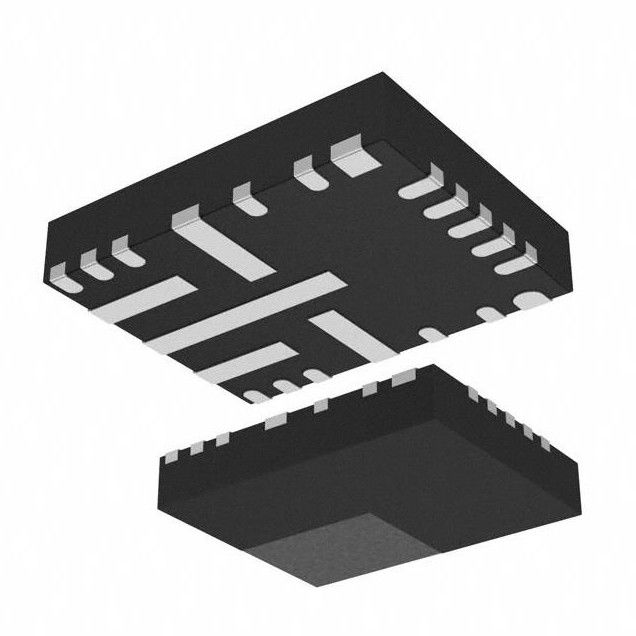

LMS3655LQRNLRQ1 벅 스위칭 조정기 IC 고정 5V 1 출력 5.5A 22-VFQFN
벅 스위칭 조정기 IC 포지티브 고정 5V 1 출력 5.5A 22-VFQFN
LMS3635-Q1 및 LMS3655-Q1 동기식 벅 레귤레이터는 고성능 애플리케이션에 최적화되어 3.3V, 5V의 출력 전압 또는 1V ~ 20V의 가변 출력을 제공합니다. 낮은 정동작 전류는 모든 부하에서 높은 효율과 우수한 과도 응답을 보장합니다.
특징LMS3655LQRNLRQ1
자동차 애플리케이션을 위한 AEC-Q100 인증
– 장치 온도 등급 1: –40°C ~ +125°C
주변 작동 온도
– 기기 HBM 등급 2등급
– 장치 CDM 분류 수준 C6
• 12V를 5V로 변환하는 동안 96% 피크 효율
• 낮은 EMI 및 최소화된 스위치 노드 링잉
• 400kHz(±10%) 고정 스위칭 주파수
• –40°C ~ +150°C 접합 온도 범위
• 외부 주파수 동기화
• 내부 필터 및 3ms 릴리스가 있는 RESET 출력
시간제 노동자
• 효율성 향상을 위한 자동 경부하 모드
• 핀 선택 가능한 강제 PWM 모드
• 내장 보상, 소프트 스타트, 전류 제한,
열 차단 및 UVLO
• 25°C에서 3.5A 부하로 0.35V 드롭아웃(표준)
• 18µA IQ_VIN: 3.3VOUT에서 무부하 전류
부하(일반)
• 출력 전압: 5V, 3.3V 및 ADJ(1V ~ 20V)
• ±1.5% 기준 전압 허용 오차
사양LMS3655LQRNLRQ1
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
자동차, AEC-Q100
|
| 패키지 | 테이프 및 릴(TR) |
|
제품
|
LMS3655LQRNLRQ1
|
|
기능
|
내려오다
|
|
출력 구성
|
긍정적인
|
|
토폴로지
|
책임
|
|
출력 유형
|
결정된
|
|
출력 수
|
1
|
|
전압 - 입력(최소)
|
3.9V
|
|
전압 - 입력(최대)
|
36V
|
|
전압 - 출력(최소/고정)
|
5V
|
|
전압 - 출력(최대)
|
-
|
|
전류 - 출력
|
5.5A
|
|
주파수 - 스위칭
|
250kHz ~ 500kHz
|
|
동기식 정류기
|
아니요
|
|
작동 온도
|
-40°C ~ 125°C(TA)
|
|
장착 유형
|
표면 실장, 웨터블 플랭크
|
|
패키지/케이스
|
22-VFQFN
|
|
공급자 장치 패키지
|
22-VQFN-HR(5x4)
|
|
기본 제품 번호
|
LMS3655
|
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
의 응용LMS3655LQRNLRQ1
• 자동차 USB 충전
• 운전자 모니터링
• 서라운드 뷰 시스템 ECU
• 기계적으로 스캐닝하는 LIDAR
• 차량 대 차량
