상세 정보 |
|||
| FET은 타이핑합니다: | P-채널 | 소스 전압 (프즈스)에 고갈되세요: | 30 Ｖ |
|---|---|---|---|
| 경향 - 25' Ｃ에 있는 연속배수 (Id): | 3A (Ta) | Id, 브그스에 있는 (맥스) 위의 Rds: | 3A, 10V에 있는 98mOhm |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 2.5V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 14 nC |
| 하이 라이트: | IRLML5203TRPBF IC 칩,p 채널 IRLML5203TRPBF,3A 1.25W 표면 부착 회로칩 |
||
제품 설명

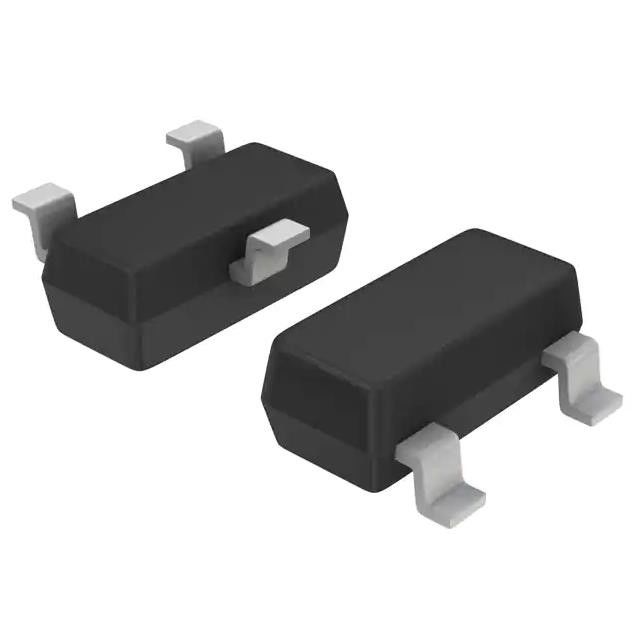

IRLML5203TRPBF IC 칩 P-채널 30 Ｖ 3A 1.25W 표면 부착 Micro3TM / SOT-23
IRLML5203TRPBF의 특징
극저 온 저항
P-채널 MOSFET
표면 부착
테이프 & 릴에 이용할 수 있습니다
낮은 게이트는 청구합니다
무연
로에스 순응한, 무할로겐
IRLML5203TRPBF의 제품 속성
|
제품
|
IRLML5203TRPBF
|
|
FET은 타이핑합니다
|
P-채널
|
|
기술
|
MOSFET (금속 산화물)
|
|
소스 전압 (프즈스)에 고갈되세요
|
30 Ｖ
|
|
경향 - 25' Ｃ에 있는 연속배수 (Id)
|
3A (Ta)
|
|
구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다)
|
4.5V, 10V
|
|
Id, 브그스에 있는 (맥스) 위의 Rds
|
3A, 10V에 있는 98mOhm
|
|
Id에 있는 Vgs(th) (맥스)
|
250uA에 있는 2.5V
|
|
게이트는 브그스에 (큐그에게) (맥스)를 청구합니다
|
10 Ｖ에 있는 14 nC
|
|
브그스 (맥스)
|
±20V
|
|
Vds에 있는 입력 커패시턴스 (CIS) (맥스)
|
25 Ｖ에 있는 510 pF
|
|
FET 특징
|
-
|
|
전력 소모 (맥스)
|
1.25W (Ta)
|
|
작동 온도
|
-55' Ｃ ~ 150' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
공급자 소자 패키지
|
Micro3TM/SOT-23
|
|
패키지 / 건
|
TO-236-3, SC-59, SOT-23-3
|
|
베이스 상품 다수
|
IRLML5203
|
환경적이 & IRLML5203TRPBF의 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
IRLML5203TRPBF에 대한 기술
국제적인 정류기로부터의 이러한 P-채널 MOSFET은 이용합니다
고도 처리 기술이 극단적으로 낮은 것 달성합니다
실리콘 면적 당 온 저항. 이 혜택은 더를 제공합니다
배터리에 사용하기 위한 극단적으로 효율적인 장치와 디자이너
그리고 부하관리 애플리케이션.
열띠게 강화한 큰 발사대 리드프레임은 있었습니다
a를 생산하기 위해 표준 SOT-23 패키지에 통합됩니다
산업의 가장 작은 발자국과 HEXFET 파워 모스펫.
Micro3TM으로 불려진 이 패키지가 신청서에 이상적입니다
인쇄 회로 기판 스페이스가 프리미엄에 있는 곳. 낮은 것
포터블과 같은 (<1>
극단적으로 가는 애플리케이션 환경을 돋보이게 하세요
전자와 PCMCIA 카드. 열 저항과
전력 소모는 최고인 이용 가능한 것 입니다.
