상세 정보 |
|||
| 부품번호: | PZT2907AT1G | 경향 - 수집기 (Ic) (맥스): | 600 마 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 30 Ｖ | Ib, Ic에 있는 프스 포화 (맥스): | 50mA, 500mA에 있는 1.6V |
| 경향 - 집전기 절단 (맥스): | 10nA (ICBO) | 전원 - 맥스: | 1.5 Ｗ |
| 주파수 - 변화: | 200MHz | 작동 온도: | -65' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

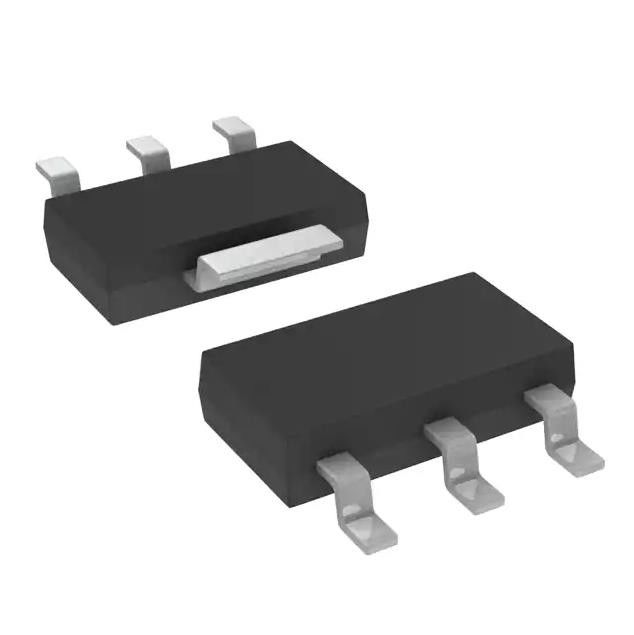

PZT2907AT1G PNP 60V 600mA 200MHz 1.5W SOT-223 범용 계전기
이 PNP 실리콘 에피택셜 트랜지스터는 선형 및 스위칭 애플리케이션에 사용하도록 설계되었습니다.장치는 SOT-223에 보관됩니다.
중전력 표면 실장 애플리케이션용으로 설계된 패키지입니다.
특징PZT2907AT1G
• NPN 보완은 PZT2222AT1입니다.
• SOT-223 패키지는 Wave 또는 Reflow를 사용하여 납땜할 수 있습니다.
• SOT-223 패키지로 수평 장착 보장
열 전도 및 납땜 육안 검사 가능
관절.형성된 리드는 납땜 중 열 응력을 흡수합니다.
다이 손상 가능성 제거
• 고유한 것을 요구하는 자동차 및 기타 애플리케이션용 S 접두사
사이트 및 컨트롤 변경 요구 사항AEC−Q101 인증 및
PPAP 가능
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS입니다.
준수*
사양PZT2907AT1G
|
제품
|
PZT2907AT1G
|
|
트랜지스터 유형
|
PNP
|
|
전류 - 컬렉터(Ic)(최대)
|
600mA
|
|
전압 - 컬렉터 이미터 고장(최대)
|
60V
|
|
Vce 포화도(최대) @ Ib, Ic
|
1.6V @ 50mA, 500mA
|
|
전류 - 컬렉터 컷오프(최대)
|
10nA(ICBO)
|
|
DC 전류 게인(hFE)(최소) @ Ic, Vce
|
100 @ 150mA, 10V
|
|
전력 - 최대
|
1.5W
|
|
빈도 - 전환
|
200MHz
|
|
작동 온도
|
-65°C ~ 150°C(TJ)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
TO-261-4, TO-261AA
|
|
공급자 장치 패키지
|
SOT-223(TO-261)
|
|
기본 제품 번호
|
PZT2907
|
의 응용PZT2907AT1G
• 스위칭 및 선형 증폭
환경 및 수출 분류
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
