상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 6V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 100V | 전압 - 출력 (Min/Fixed): | 1.2V |
| 전압 - 출력 (맥스): | 100V | 경향 - 출력: | 1A |
| 주파수 - 스위칭: | 최고 1MHz | 동기 정류기: | 예 |
제품 설명

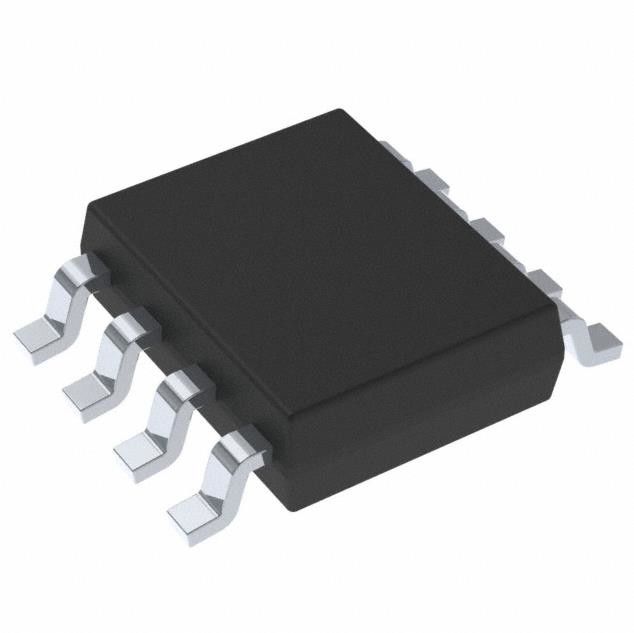

LM5164QDDARQ1 트랜지스터 IC 칩 1.2V 1 출력 1A 8-PowerSOIC
달러 교환 조절기 IC 긍정적이 조정할 수 있는 1.2V 1 출력 1A 8-PowerSOIC (0.154 ", 3.90 밀리미터 폭)
LM5164QDDARQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 기능 | 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 달러 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 6V |
| 전압 - 입력 (맥스) | 100V |
| 전압 - 출력 (Min/Fixed) | 1.2V |
| 전압 - 출력 (맥스) | 100V |
| 경향 - 출력 | 1A |
| 주파수 - 스위칭 | 최고 1MHz |
| 동기 정류기 | 예 |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8-PowerSOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 8-SO 파워패드 |
| 베이스 상품 다수 | LM5164 |
LM5164QDDARQ1의 특징
자동차 애플리케이션을 위해 AEC-Q100-qualified 오우
- 장치 온도 1등급 : +125' Ｃ에 대한 -40' Ｃ, 대기 온도는 이릅니다
오우는 믿을 만하고 울퉁불퉁한 애플리케이션의 설계를 했습니다
- 6 Ｖ에서 100 Ｖ의 넓은 입력전압 범위
- 결합 온도 범위 : +150' Ｃ에 대한 -40' Ｃ
- 고정된 3 부인 내부의 연시동 타이머
- 성수기와 계곡 전류-제한 보호
- 입력 UVLO와 온도 셧다운 보호
오우는 기준화할 수 있는 자동차용 전기 공급 장치에 적합했습니다
- 50 나노 초의 낮은 최소 온 타임과 오프 타임
- 조정할 수 있는 전환 주파수 최고 1까지 마하즈
- 높은 경부하 효율을 위한 다이오드 대리 실행
- 10.5-uA 무부하 입력 정지 전류
- 3-uA 중단 정지 전류
- 시스플 25 EMI 표준에 대해 최적화됩니다
오우 통합은 해결책 크기와 가격을 줄입니다
- 간이침대 모드 제어 아키텍처
- 통합된 채 0.725-Ω NFET 벅 스위피는 넓은 의무 사이클 범위를 지원합니다
- 통합된 채 0.34-Ω NFET 동기 정류기는 외부 쇼트키 다이오드를 제거합니다
- 1.2-V 내부 기준 전압
- 어떤 루프 보상 성분
- 내부 VCC 선입견 규제 기관과 부트 다이오드
오우는 WEBENCH® 파워 디자이너를 이용하여 주문 설계를 만듭니다
LM5164QDDARQ1의 애플리케이션
오우 자동차 48-V 마일드 하이브리드 ECU 편의 전원
오우 자동차 DC / dc 컨버터
오우 자동차 HVAC 압축기와 피티씨 히터
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
