상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | MSP430 CPUXV2 |
|---|---|---|---|
| 핵심 사이즈: | 16-비트 | 속도: | 16MHz |
| 연결성: | I2C, 적외선 통신 협회, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 54 | 프로그램 메모리 규모: | 128KB (128K x 8) |
제품 설명

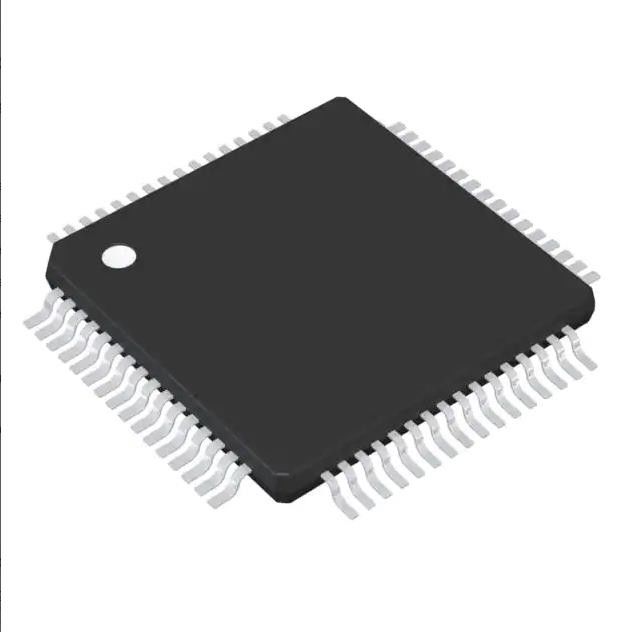

MSP430FR5962IPMR 트랜지스터 IC 칩 Ic Mcu 16비트 128kb 프람 64lqfp
MSP430 CPUXV2 MSP430TM 프람 마이크로컨트롤러 IC 16-비트 16MHz 128KB (128K x 8) 프람 64-lqfp (10x10)
MSP430FR5962IPMR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | MSP430TM 프람 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | MSP430 CPUXV2 |
| 핵심 사이즈 | 16-비트 |
| 속도 | 16MHz |
| 연결성 | I2C, 적외선 통신 협회, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 54 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 프로그램 메모리 종류 | 프람 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 17x12b |
| 오실레이터형 | 외부적이고 내부입니다 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 64-LQFP |
| 공급자 소자 패키지 | 64-lqfp (10x10) |
| 베이스 상품 다수 | MSP430FR5962 |
MSP430FR5962IPMR의 특징
오우 내장된 마이크로컨트롤러
- 16-MHz 시계에 달하는 16비트 RISC 구조
- 강유전체 메모리 소자 (프람)의 최고 256KB
오우 초저전력은 씁니다
오우는 4 부인)에서 단어 (64KB 당 125 나노 초에 기입을 금식시킵니다
아직도 기억에 생생한 데이터와 어플리케이션 코드의 오우 신축성 할당
오우 1015 기입 사이클 내구성
저항하고 자성을 띄지 않은 오우 확산
- 넓은 공급 전압은 그렇게 하기 위해 아래 3.6 Ｖ에 이릅니다
1.8 Ｖ (최소 공급 전압은 제한됩니다
SVS가 평평해지는지 SVS 상술이 봅니다)
오우 최적화된 초저전력 방식
- 작동 모드 : 118 uA/MHz
- VLO (LPM3)로 대기중입니다 : 500 nA
- 실시간 클록 (RTC) (LPM3.5)로 대기중입니다 :
350 nA (RTC가 3.7-pF 크리스탈에 의해 시간이 재지)
- 중단 (LPM4.5) : 45 nA
신호 처리 (단지 MSP430FR599x)를 위한 오우 저에네르기 가속 장치 (LEA)
- CPU의 작동 독립형
- 4KB의 RAM은 CPU와 공유했습니다
- 효율적 256 핵심 복소 FFT :
빨리 Arm® Cortex®-M0+ 핵심 보다 최고 40x
오우 지적 디지털 주변장치
- 32 비트 하드웨어 곱셈 장치 (MPY)
- 6 채널 내부의 DMA
- 달력과 알람 기능과 RTC
- 최고 7까지 캡쳐 / 비교와 비트 타이머들은 6시 16분명 각각 등록합니다
- 32-와 16 비트 순환 중복 검사 (CRC)
오우 고성능 아날로그
- 16 채널 아날로그 비교기
- 12개의 비트 아날로그-디지털 변환기 (ADC)가 창 비교기, 내부 기준과 샘풀 앤 홀드를 특징으로 합니다,
최고 20까지 외부 입력 채널
오우 다기능 입출력 공항
- 모든 핀은 외부 부품이 필요 없이 전기 용량 터치 역량을 지원합니다
- 액세스이블 비트식 바이트 별로과 단어 방식입니다 (한 쌍이 되어서)
- 모든 공항 위의 LPM으로부터의 모서리 선택 가능한 여파
- 모든 공항 위의 프로그램 풀업과 풀다운
오우 코드 보안과 암호화
- 128- 또는 256은 AES 보안 암호화와 복호화 보조처리기를 억제합니다
- 난수 생성 알고리즘을 위한 랜덤 번호 시드
- IP 캡슐화는 외부 액세스에게서 메모리를 보호합니다
오우 강화한 직렬 통신
- 최고 4까지 eusci_a 직렬 통신 포트
자동 보드율 탐지와 오우 UART
오우 적외선 통신 협회는 암호화하고, 디코딩합니다
- 최고 4까지 eusci_b 직렬 통신 포트
다중 슬레이브 번지 지정과 오우 I2C
- 하드웨어 UART 또는 I2C 부트 스트랩 로더 (BSL)
오우 탄력적 클럭 시스템
- 10개의 선택 가능한 공장 다듬어진 주파수와 고정 주파수 DCO
- 저전력 저주파 내부 클럭 소스 (VLO)
- 32-kHz 크리스탈 (LFXT)
- 고주파 크리스탈 (HFXT)
오우 개발 도구와 소프트웨어 (또한 도구와 소프트웨어를 보세요)
- 개발 키트 (MSP-EXP430FR5994 런치패드티엠 개발 키트와 MSP-TS430PN80B 목표 소켓 보드)
- MSP430TM 마이크로컨트롤러를 위한 MSP430WareTM 소프트웨어
오우 기기 비교는 사용가능한 장치를 요약합니다
MSP430FR5962IPMR의 애플리케이션
오우 격자 하부 구조
오우 공장 자동화 & 제어
오우 빌딩 자동화
오우 착용할 수 있는 체력 & 활동 모니터
오우 착용식 전자기기
환경적이 & MSP430FR5962IPMR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
