상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 유형: | 범용 |
|---|---|---|---|
| 출력의 수: | 1 | 비율 - 입력 :출력: | 1:01 |
| 출력 구조: | 높은 쪽 | 출력형: | 엔-채널 |
| 인터페이스: | 온 | 전압 - 로드: | 1V ~ 5.5V |
제품 설명

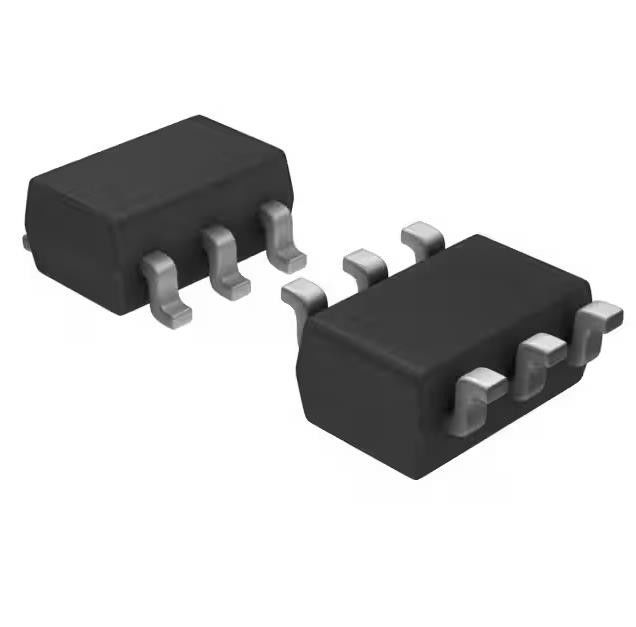

TPS22918TDBVRQ1 트랜지스터 Ic 칩 Ic Pwr 스위치 N-Chan 1:1 Sot23-6
전원 스위치/드라이버 1:1 N-채널 2A SOT-23-6
TPS22918TDBVRQ1의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 배전 스위치, 로드 드라이버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 스위치 유형 | 범용 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 1:1 |
| 출력 구성 | 하이 사이드 |
| 출력 유형 | N채널 |
| 상호 작용 | 켜기/끄기 |
| 전압 - 부하 | 1V ~ 5.5V |
| 전압 - 공급(Vcc/Vdd) | 필요하지 않음 |
| 전류 - 출력(최대) | 2A |
| Rds 켜기(일반) | 52m옴 |
| 입력 유형 | 비반전 |
| 특징 | 부하 방전, 슬루율 제어 |
| 결함 보호 | - |
| 작동 온도 | -40°C ~ 105°C(TA) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | SOT-23-6 |
| 패키지/케이스 | SOT-23-6 |
| 기본 제품 번호 | TPS22918 |
TPS22918TDBVRQ1의 특징
• AEC-Q100 인증
• 통합 단일 채널 로드 스위치
• 자동차 애플리케이션 인증:
– 장치 온도 등급 2: –40°C ~+105°C 주변 작동 온도 범위
• 기능 안전 가능
– 기능 지원에 사용할 수 있는 문서안전 시스템 설계
• 입력 전압 범위: 1V ~ 5.5V
• 낮은 온 저항(RON)
– VIN 5V에서 RON 52mΩ(일반)
– VIN 3.3V에서 RON 53mΩ(일반)
• 2A 최대 연속 스위치 전류
• 낮은 정동작 전류
– VIN 3.3V에서 8.3µA(일반)
• 낮은 제어 입력 임계값으로 1V 또는더 높은 GPIO
• 구성 가능한 QOD(Quick-Output Discharge)
• CT 핀으로 구성 가능한 상승 시간
• 소형 SOT23-6 패키지(DBV)
– 2.9mm × 2.8mm, 0.95mm 피치,
1.45mm 높이(리드 포함)
• AEC Q100에 따른 ESD 성능 테스트
– 2kV HBM 및 750V CDM
TPS22918TDBVRQ1의 응용
• 자동차 전자장치
• 인포테인먼트
• 무리
• ADAS(첨단 운전자 지원 시스템)
TPS22918TDBVRQ1의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
