상세 정보 |
|||
| 출력 구조: | 긍정 | 토폴로지: | 달러 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 4V | 전압 - 입력 (맥스): | 60V |
| 전압 - 출력 (Min/Fixed): | 1.23V | 전압 - 출력 (맥스): | 57v |
제품 설명

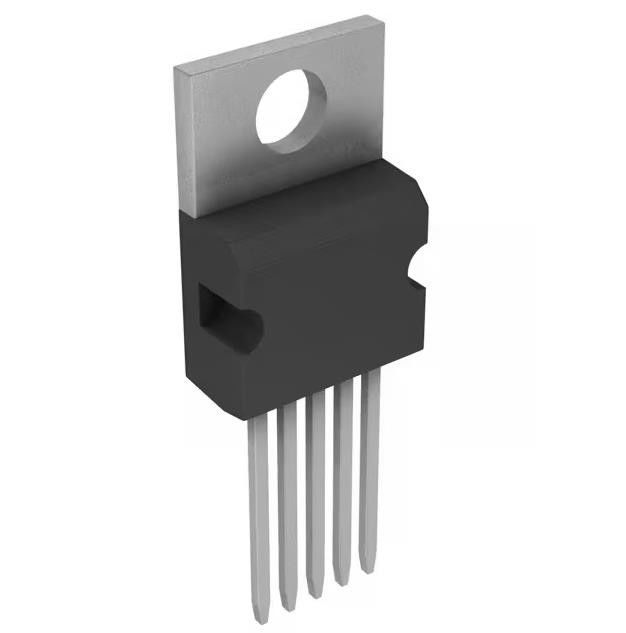

LM2576HVT-ADJ/NOPB 트랜지스터 IC 칩 IC Reg Buck Adj 3a To220-5
벅 스위칭 조정기 IC 포지티브 가변 1.23V 1 출력 3A TO-220-5
LM2576HVT-ADJ/NOPB 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 패키지 | 튜브 |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 4V |
| 전압 - 입력(최대) | 60V |
| 전압 - 출력(최소/고정) | 1.23V |
| 전압 - 출력(최대) | 57V |
| 전류 - 출력 | 3A |
| 주파수 - 스위칭 | 52kHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 구멍을 통해 |
| 패키지/케이스 | TO-220-5 |
| 공급자 장치 패키지 | TO-220-5 |
| 기본 제품 번호 | LM2576 |
특징LM2576HVT-ADJ/NOPB의
• 사용 가능한 최신 제품:
– LMR51430 4.5 ~ 36V, 3A, 500-kHz 및 1.1-MHz 동기식 변환기
– LM76003 3.5~60V, 3.5A, 300-kHz ~ 2.2-MHz 동기식 변환기
• 시장 출시 기간 단축:
– TLVM13630 3~36V, 3A, 200kHz~ 2.2MHz전원 모듈
• 3.3V, 5V, 12V, 15V 및가변 출력버전
• 가변 버전 출력 전압범위, 1.23V ~37V(HV 버전의 경우 57V) ±4%최대 오버 라인및 부하 조건
• 지정된 3A 출력 전류
• 넓은 입력 전압 범위: 40V UpHV의 경우 ~ 60V버전
• 4개의 외부 장치만 필요구성 요소
• 52kHz 고정 주파수 내부발진기
• TTL 종료 기능, 저전력대기 모드
• 고효율
• 쉽게 구할 수 있는 표준 사용인덕터
• 다음을 사용하여 맞춤형 디자인을 만듭니다.LMR33630 또는WEBENCH® Power가 있는 LM76003디자이너
LM2576HVT-ADJ/NOPB의 응용
• 모터 드라이브
• 가맹점 네트워크 및 서버 PSU
• 가전제품
• 테스트 및 측정 장비
LM2576HVT-ADJ/NOPB의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
