상세 정보 |
|||
| 출력 구조: | 긍정 | 토폴로지: | 갈라진 철도, 뛰어오릅니다 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 4.5V | 전압 - 입력 (맥스): | 60V |
| 전압 - 출력 (Min/Fixed): | 0.8V | 전압 - 출력 (맥스): | 58.8V |
| 하이 라이트: | TPS54360DDAR 스위칭 조정기 IC,TPS54360DDAR,Reg Bck 분할 레일 조정 8sopwr |
||
제품 설명

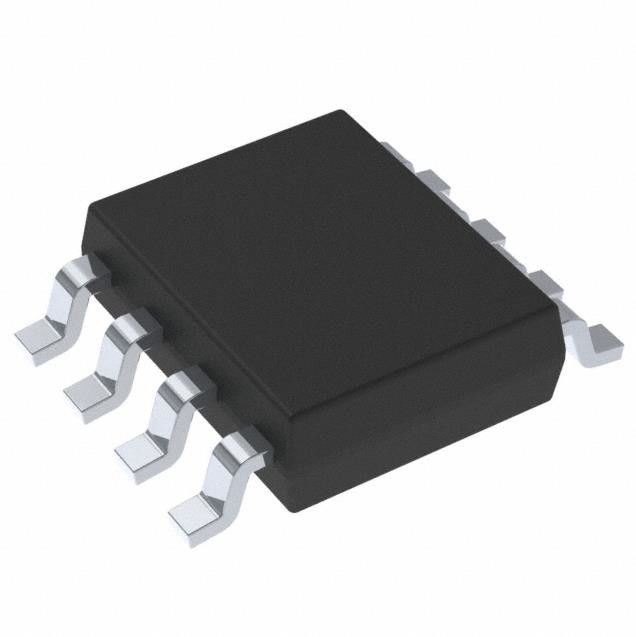

TPS54360DDAR 트랜지스터 IC 칩 IC Reg Bck 분할 레일 조정 8sopwr
TPS54360DDAR 스위칭 조정기 IC 포지티브 Reg Bck 분할 레일 조정 8sopwr
벅, 분할 레일 스위칭 조정기 IC 포지티브 가변 0.8V 1 출력 3.5A 8-PowerSOIC(0.154", 3.90mm 폭)
TPS54360DDAR의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 에코 모드™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 새로운 디자인이 아님 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 벅, 분할 레일 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 4.5V |
| 전압 - 입력(최대) | 60V |
| 전압 - 출력(최소/고정) | 0.8V |
| 전압 - 출력(최대) | 58.8V |
| 전류 - 출력 | 3.5A |
| 주파수 - 스위칭 | 100kHz ~ 2.5MHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-PowerSOIC(0.154", 3.90mm 폭) |
| 공급자 장치 패키지 | 8-SO 파워패드 |
| 기본 제품 번호 | TPS54360 |
특징TPS54360DDAR의
• 4.5V ~ 60V(최대 65V Abs)입력 범위
• 3.5A 연속 전류, 4.5A최소 피크인덕터 전류 제한
• 전류 모드 제어 DC/DC변환기
• 92mΩ 하이 측 MOSFET
• 경부하에서 고효율펄스 건너뛰기에코 모드™
• 경부하에서 낮은 드롭아웃통합 부트충전 FET
• 146μA 작동 정동작현재의
• 2μA 차단 전류
• 100kHz ~ 2.5MHz 고정 스위칭 빈도
• 외부 클럭과 동기화
• 조정 가능한 UVLO 전압 및히스테리시스
• 내부 소프트 스타트
• 정확한 주기별 전류한계
• 열, 과전압 및주파수 폴드백보호
• 0.8V 1% 내부 전압참조
• PowerPAD™가 있는 8단자 HSOIC패키지
• –40°C ~ 150°C TJ 작동범위
• 다음을 사용하여 맞춤형 디자인 만들기TPS54360WEBENCH® 파워 디자이너
TPS54360DDAR의 응용
• 12V, 24V 및 48V 산업, 자동차 및 통신 전력 시스템
TPS54360DDAR의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
