상세 정보 |
|||
| 출력의 수: | 1 | 전압 - 입력 (민): | 1.5V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 15V | 전압 - 출력 (Min/Fixed): | 0.6V |
| 전압 - 출력 (맥스): | 5.5V | 경향 - 출력: | 20A |
| 주파수 - 스위칭: | 250kHz ~ 1MHz | 동기 정류기: | 예 |
| 하이 라이트: | 20A 22SON 스위칭 레귤레이터 IC,벅 가변 TPS53353DQPR,스위칭 레귤레이터 IC Reg 벅 |
||
제품 설명

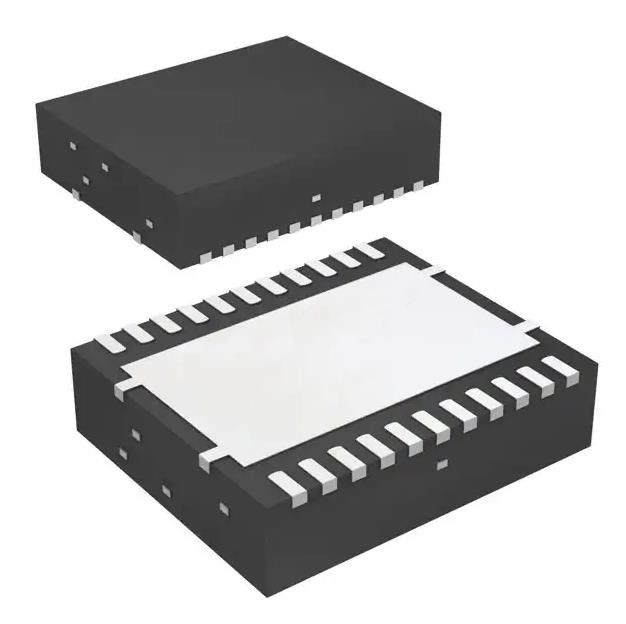

TPS53353DQPR 트랜지스터 IC 칩 IC Reg 벅 조정 가능한 20a 22son
TPS53353DQPR 스위칭 조정기 IC Reg Buck 조정 가능 20a 22son
벅 스위칭 조정기 IC 포지티브 가변 0.6V 1 출력 20A 22-PowerLFDFN
TPS53353DQPR의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | D-CAP™, 에코 모드™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 1.5V |
| 전압 - 입력(최대) | 15V |
| 전압 - 출력(최소/고정) | 0.6V |
| 전압 - 출력(최대) | 5.5V |
| 전류 - 출력 | 20A |
| 주파수 - 스위칭 | 250kHz ~ 1MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 22-PowerLFDFN |
| 공급자 장치 패키지 | 22-LSON-클립(6x5) |
| 기본 제품 번호 | TPS53353 |
특징TPS53353DQPR의
• 신제품 사용 가능:
TPS548B28 16V, 20A동기식 벅 컨버터먼 감각으로
• 변환입력전압범위: 1.5V ~ 15V
• VDD 입력 전압 범위: 4.5V ~ 25V
• 12V에서 92% 효율20A에서 1.5V
• 출력 전압 범위: 0.6V~ 5.5V
• 5V LDO 출력
• 단일 레일 입력 지원
• 통합 전력 MOSFET20A의연속 출력 전류
• 자동 건너뛰기 Eco-mode™경부하 효율
• < 10μA 차단 전류
• 빠른 D-CAP™ 모드과도 응답
• 선택 가능한 스위칭250kHz에서 1까지의 주파수외부 저항이 있는 MHz
• 선택 가능한 자동 건너뛰기 또는 PWM
-전용 작업
• 내장 1% 0.6V 레퍼런스
• 0.7ms, 1.4ms, 2.8ms 및5.6ms 선택 가능내부 전압 서보 소프트시작
• 통합 부스트 스위치
• 사전 충전 시동능력
• 조정 가능한 과전류열 제한보상
• 과전압, 저전압,UVLO 및과열 보호
• 모든 세라믹 출력 지원축전기
• 오픈 드레인 전력 양호표시
• NexFET™ 전원 통합 블록 기술
• 22핀 QFN 패키지파워패드™
• SWIFT™ 전원 제품용문서, 참조
TPS53353DQPR의 응용
• 엔터프라이즈 랙 서버 및 스토리지
• 유선 네트워킹 스위치 및 라우터
• ASIC, SoC, FPGA, DSP 코어 및 I/O 전압
TPS53353DQPR의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | 영향을 받는 REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
