상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 입출력의 수: | 24 | 인터페이스: | I²C, SMBus |
| 인터럽트 출력: | 예 | 특징: | 포르 |
| 출력형: | 푸시 풀 | 전류 - 출력 소스/싱크: | 10mA, 25mA |
제품 설명

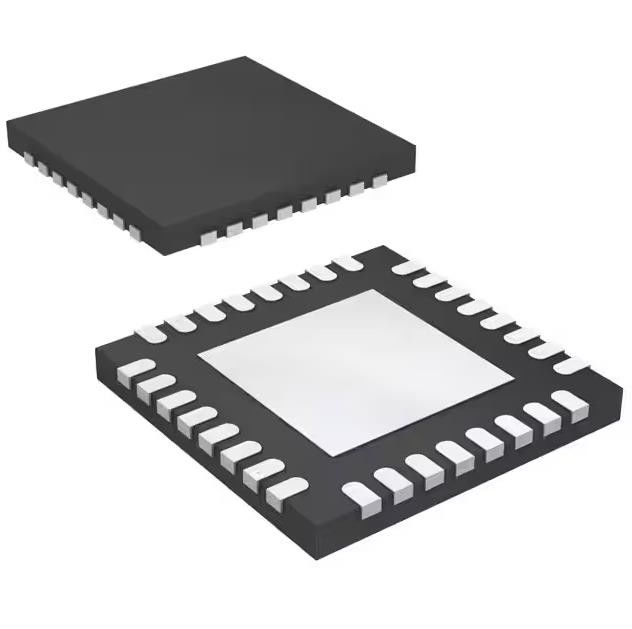

TCA6424ARGJR 트랜지스터 IC 칩 IC Xpndr 400khz I2c Smbus 32uqfn
I/O 확장기 24 I²C, SMBus 400kHz 32-UQFN(5x5)
TCA6424ARGJR의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| I/O 확장기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| I/O 수 | 24 |
| 상호 작용 | I²C, SMBus |
| 인터럽트 출력 | 예 |
| 특징 | 포르 |
| 출력 유형 | 푸시-풀 |
| 전류 - 출력 소스/싱크 | 10mA, 25mA |
| 클록 주파수 | 400kHz |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-UFQFN 노출 패드 |
| 공급자 장치 패키지 | 32-UQFN(5x5) |
| 기본 제품 번호 | TCA6424 |
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| I/O 확장기 | |
| 제조업체 | 텍사스 인스트루먼트 |
특징TCA6424ARGJR의
• 1.65V ~ 5.5V의 작동 전원 전압 범위
• 다음 사이에서 양방향 전압 수준 변환 및 GPIO 확장 허용:
– 1.8V SCL/SDA 및 1.8V, 2.5V, 3.3V 또는 5VP 포트
– 2.5V SCL/SDA 및 1.8V, 2.5V, 3.3V 또는 5VP 포트
– 3.3V SCL/SDA 및 1.8V, 2.5V, 3.3V 또는 5VP 포트
– 5V SCL/SDA 및 1.8V, 2.5V, 3.3V 또는 5VP 포트
• 병렬 포트 확장기에 대한 I2C
• 1μA의 낮은 대기 전류 소비
• Schmitt-Trigger 동작은 SCL 및 SDA 입력에서 느린 입력 전환 및 향상된 스위칭 잡음 내성을 허용합니다.
– Vhys = 1.8V에서 통상 0.18V
– Vhys = 2.5V에서 통상 0.25V
– Vhys = 3.3V에서 통상 0.33V
– Vhys = 5V에서 통상 0.5V
• 5V 허용 I/O 포트
• 액티브 로우 리셋 입력( RESET)
• 오픈 드레인 액티브 로우 인터럽트 출력( INT)
• 400kHz 고속 I2C 버스
• 입/출력 구성 레지스터
• 극성 반전 레지스터
• 내부 전원 켜기 재설정
• 입력으로 구성된 모든 채널로 전원 켜기
• 전원을 켤 때 결함 없음
• SCL/SDA 입력의 노이즈 필터
• LED를 직접 구동하기 위한 고전류 구동 최대 기능을 갖춘 래치 출력
• 래치업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22를 초과합니다.
– 2000V 인체모형(A114-A)
– 200V 기계 모델(A115-A)
– 1000V 충전 장치 모델(C101)
설명TCA6424ARGJR의
2라인 양방향 버스(I2C)용 24비트 I/O 확장기는 I2C 인터페이스[직렬 클록(SCL) 및 직렬 데이터(SDA)를 통해 대부분의 마이크로 컨트롤러 제품군에 범용 원격 I/O 확장을 제공하도록 설계되었습니다. ].이 장치의 주요 이점은 넓은 VCC 범위입니다.P 포트 측과 SDA/SCL 측에서 1.65V ~ 5.5V에서 작동할 수 있습니다.이를 통해 TCA6424A는 SDA/SCL 측에서 차세대 마이크로프로세서 및 마이크로컨트롤러와 인터페이스할 수 있으며, 여기서 전원 공급 수준이 낮아져 전력을 절약합니다.마이크로프로세서 및 마이크로컨트롤러의 전원 공급 장치가 떨어지는 것과 달리 LED와 같은 일부 PCB 구성 요소는 5V 전원 공급 장치를 유지합니다.
TCA6424ARGJR의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
