상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | C2000TM C28x 피콜로티엠 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 핵심 프로세서: | C28x | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 90MHz | 입출력의 수: | 54 |
제품 설명

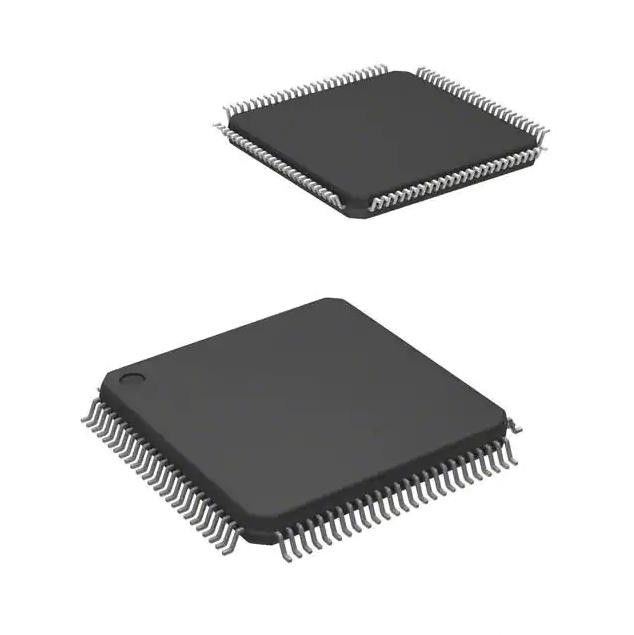

TMS320F28062FPZT 트랜지스터 IC 칩 Ic Mcu 32 비트 128kb 플래시 100lqfp
C28x C2000TM C28x 피콜로티엠 마이크로컨트롤러 IC 32-비트 단일코어 90MHz 128KB (64K x 16) 순간 100-lqfp (14x14)
TMS320F28062FPZT의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | C2000TM C28x 피콜로티엠 |
| 패키지 | 트레이 |
| 제품 상태 | 활동가 |
| 핵심 프로세서 | C28x |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 90MHz |
| 연결성 | 캔뷔스, I2C, 맥브스피, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, DMA, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수 | 54 |
| 프로그램 메모리 규모 | 128KB (64K x 16) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 26K Ｘ 16 |
| 전압 - 공급 (Vcc/Vdd) | 1.71V ~ 1.995V |
| 데이터 변환기 | 자동 예금기 16x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 100-LQFP |
| 공급자 소자 패키지 | 100-lqfp (14x14) |
| 베이스 상품 다수 | TMS320 |
TMS320F28062FPZT의 특징
오우 효율이 높은 32 비트 CPU (TMS320C28x)
- 90 마하즈 (11.11번 나노 초 순환 주기)
- 16 × 16과 32 × 32는 (MAC) 작동을 증가시키고 축적합니다
- 16 × 16 듀얼 MAC
- 하버드 버스 아키텍처
- 오토믹 오퍼레이션
- 고속 인터럽트 응답과 처리
- 통합된 메모리 프로그래밍 모델
- (C/C++와 집회에서) 코드 효율적입니다
오우 부동 연산 장치 (FPU)
- 본래 단일 정밀도 부동 소수점 작동
오우 프로그래머블 제어 법 가속기 (CLA)
- 32대 비트 부동소수점연산 가속기
- 주요 CPU와 독립적으로 엑스에쿠테스 코드
오우 비터비, 복합체 수학, CRC 유닛 (VCU)
- 복소 확산기와 비터비 작동과 주기적 리던덴시 점검 (CRC)를 지원하기 위한 익스텐즈 C28x 명령어 세트
오우 임베디드 메모리
- 최고 256KB의 플래시
- 최고 100KB의 RAM
- 한때 프로그램 가능한 (OTP) ROM 중 2KB
오우 6 채널 디렉트 메모리 액세스 (DMA)
오우 낮은 장치와 시스템 비용
- 단일 3.3-V 공급
- 어떤 전력 시퀀싱 요구
- 통합된 파워온 리세트와 절전 리셋
- 저 전력 운영 모드
- 어떤 아날로그 지지핀
오우 엔디아니스 : 리틀 엔디언
오우 JTAG 바운더리 스캔 지원
- IEEE 기준 1149.1-1990 표준 시험 접근 포트와 경계 스캔 구조
오우 시각재기
- 두 내부 제로 핀 진동자
- 온칩 크리스탈 발진기 / 외부 시계 입력
- 감시 타이머 모듈
- 분실 시계 검출 회로소자
모든 주변 기기를 지원하는 오우 주변 장치 인터럽트 확장 (파이) 블록은 중단합니다
오우 3시 32분은 중앙 처리 장치 계시 기구들을 물었습니다
오우 고급 컨트롤 주변 기기
오우는 8 강화한 펄스 폭비에 (ePWM) 모듈을 올립니다
- 16 PWM 채널 전체 (HRPWM-유능한 8)
- 각각 모듈에서 독립적 16비트 타이머
강화한 오우 3중입력은 (eCAP) 모듈을 사로잡습니다
오우 최고 4까지 고해상도 캡쳐 (HRCAP) 모듈
2 강화한 사각 부호기에 달하는 오우는 (eQEP) 모듈을 펄스를 발생시킵니다
오우 12 비트 아날로그-디지털 변환기 (ADC), 듀얼 샘풀 앤 홀드 (S/H)
- 최고 3.46까지 MSP
- 최고 16까지 채널
오우 온칩 온도 센서
오우 128 비트 보안키와 자물쇠
- 프로텍트스 보안 메모리 블록
- 펌웨어의 프이벤트스 역공학
오우 직렬 포트 주변 기기
- 2 직렬 통신장치 인터페이스 (SCI) [UART] 모듈
- 2 에스피아이 (SPI) 모듈
- 한 상호 직접 회로는 (I2C) 버스를 탑니다
- 한 멀티 채널 버퍼드 시리얼 포트는 (McBSP) 버스를 탑니다
- 강화한 계측 제어기 통신망 (eCAN)
- 범용 직렬은 (USB) 2.0을 버스로 나릅니다 (유용성을 위한 장치 비교를 보세요)
오우 전속도 장치 모드
오우 전속도 또는 저속 호스트 모드
입력 필터링과 54개 개별적으로 프로그램 가능한, 복합적 범용 입력 / 출력 (GPIO) 핀에 달하는 오우
오우 진보적 디버그 기능
- 분석과 중지점 기능
- 하드웨어를 통한 실시간 디버그
오우 패키지 옵션
- 80 핀 PFP와 100 핀 PZP 파워패드티엠은 열띠게 가는 쿼드 플랫팩 (HTQFPs)를 강화했습니다
- 80 핀 PN과 100 핀 PZ 주목을 거의 못 받쿼드 플랫팩 (LQFPs)
오우 온도 선택
- Ｔ : 105' Ｃ에 대한 -40' Ｃ
- Ｓ : 125' Ｃ에 대한 -40' Ｃ
- 큐 : 125' Ｃ에 대한 -40' Ｃ (자동차 애플리케이션의 AEC Q100 자격)
TMS320F28062FPZT의 애플리케이션
오우 에어컨 실외기
오우 도어 오퍼레이터 수평구동조정
오우 인버터 & 모터 콘트롤
오우 온-보드 (OBC)와 무선 충전기
오우 자동화된 분류 장비
오우 CNC 제어
오우 직물 기계
오우 용접기
스테이션 전력 모듈을 고발하는 오우 EV
오우 무선 차량 충전 모듈
오우 에너지 저장 전력 변환 시스템 (PCS)
오우 중심 인버터
오우 극소 인버터
오우 태양력 최적화기
오우 문자열 인버터
오우 AC 수평구동조정 모듈
오우 AC 드라이브 전력 스테이지 모듈
오우 리니어 모터 전력단
오우 서보 기구에 의한 수평구동조정 모듈
오우 서보 드라이브 전력단 모듈
오우 AC-입력 비엘디씨 모터 드라이브
오우 DC-입력 비엘디씨 모터 드라이브
오우 산업적 교류 직류
오우 3상 UPS
환경적이 & TMS320F28062FPZT의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
