상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | 트리코레트텀 |
|---|---|---|---|
| 핵심 사이즈: | 32-비트 단일코어 | 속도: | 133MHz |
| 주변 기기: | DMA, WDT | 입출력의 수: | 59 |
| 프로그램 메모리 규모: | 1MB (1M x 8) | 프로그램 메모리 종류: | 플래시 |
제품 설명

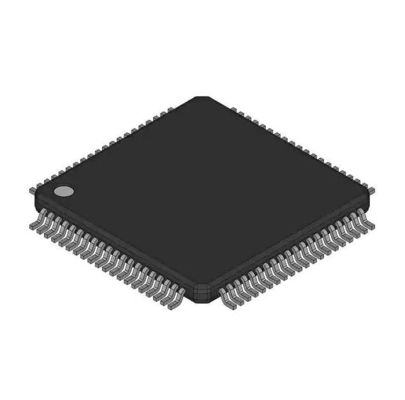

SAK-TC222S-16F133N AC 트랜지스터 IC 칩 IC Mcu 32bit 1mb 섬광 80tqfp
TriCore™ AURIX™ 마이크로 컨트롤러 IC 32비트 단일 코어 133MHz 1MB(1M x 8) 플래시 PG-TQFP-80-7
SAK-TC222S-16F133N AC 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 인피니언 테크놀로지스 |
| 시리즈 | 오릭스™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 코어 프로세서 | 트라이코어™ |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 133MHz |
| 연결성 | CAN 버스, FlexRay, LIN 버스, QSPI |
| 주변기기 | DMA, WDT |
| I/O 수 | 59 |
| 프로그램 메모리 크기 | 1MB(1M x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 128K x 8 |
| RAM 크기 | 96K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3.3V |
| 데이터 변환기 | A/D 24x12b |
| 발진기 유형 | 외부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 80-TQFP 노출형 패드 |
| 공급자 장치 패키지 | PG-TQFP-80-7 |
| 기본 제품 번호 | TC222S16 |
SAK-TC222S-16F133N AC의 특징
TC22x/TC21x 제품군에는 다음과 같은 기능이 있습니다.
• 하나의 CPU 코어가 있는 고성능 마이크로컨트롤러
• 전력 효율이 높은 스칼라 TriCore CPU(TC1.6E)는 다음과 같은 기능이 있습니다.
– TC1.6P와 바이너리 코드 호환성
– 전체 온도 범위에서 133MHz 작동
– 88KB 데이터 스크래치 패드 RAM(DSPR)
– 8Kbyte 명령 스크래치 패드 RAM(PSPR)
– 8KB 명령어 캐시(ICACHE)
– 4라인 읽기 버퍼(DRB)
• TC1.6E용 록스텝 섀도우 코어
• 다중 온칩 메모리
– 모든 임베디드 NVM 및 SRAM은 ECC로 보호됩니다.
– 1Mbyte 프로그램 플래시 메모리(PFLASH)
– EEPROM 에뮬레이션에 사용 가능한 96Kbyte 데이터 플래시 메모리(DFLASH)
– 부트롬(브롬)
• 안전한 데이터 전송이 가능한 16채널 DMA 컨트롤러
• 정교한 인터럽트 시스템(ECC 보호)
• 고성능 온칩 버스 구조
– 버스 마스터, CPU 및 메모리 간에 빠른 병렬 액세스를 제공하는 64비트 SRI(Cross Bar Interconnect)
– 온칩 주변 장치 및 기능 장치용 32비트 시스템 주변 장치 버스(SPB)
– 하나의 버스 브리지(SFI 브리지)
• 안전 모니터 알람을 처리하는 안전 관리 장치(SMU)
• ECC, 메모리 초기화 및 MBIST 기능(MTU)이 있는 메모리 테스트 장치
• 디지털 I/O 확인을 위한 하드웨어 I/O 모니터(IOM)
• 다목적 온칩 주변 장치
– 하드웨어 LIN 지원(V1.3, V2.0, V2.1)이 있는 2개의 비동기/동기 직렬 채널(ASCLIN)및 J2602) 최대 50MBaud
– 최대 50Mbit/s의 마스터 및 슬레이브 기능을 갖춘 4개의 QSPI(Queued SPI Interface Channel)
– 각각 3개의 CAN 노드가 있는 하나의 MultiCAN+ 모듈과 128개의 무료 할당 가능 메시지 객체FIFO 버퍼링 및 게이트웨이 데이터 전송을 통한 효율성 데이터 처리
– 센서 연결용 SENT(Single Edge Nibble Transmission) 채널 4개
– 강력한 디지털 신호 필터링 및 타이머 기능 세트를 제공하는 GTM(Generic Timer Module) 1개자율적이고 복잡한 입/출력 관리 실현
– 하나의 캡처/비교 6 모듈(2개의 커널 CCU60 및 CCU61)
– 범용 12 타이머 장치(GPT120) 1개
• 다목적 연속 근사화 ADC(VADC)
– 2개의 독립적인 ADC 커널 클러스터
– 0V ~ 5.5V의 입력 전압 범위(ADC 전원)
• 디지털 프로그래밍 가능 I/O 포트
• OCDS 레벨 1(CPU, DMA, 온칩 버스)에 대한 온칩 디버그 지원
• 4선/5선 JTAG(IEEE 1149.1) 또는 DAP(장치 액세스 포트) 인터페이스
• 전원 관리 시스템 및 온칩 레귤레이터
• 시스템 PLL이 있는 클록 생성 장치
• 임베디드 전압 조정기
주문 정보 SAK-TC222S-16F133N AC의
Infineon 마이크로컨트롤러의 주문 코드는 요구 사항에 대한 정확한 참조를 제공합니다.제품.이 주문코드는 다음을 식별합니다.
• 미분 자체, 즉 기능 세트, 온도 범위 및 공급 전압
• 패키지 및 배송 유형.
TC212 / TC213 / TC214 / TC222 / TC223 / TC224에 사용 가능한 주문 코드는참조사용 가능한 모든 변형을 요약한 "AURIX™ TC2x 데이터 시트 부록".
SAK-TC222S-16F133N AC의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
