상세 정보 |
|||
| 제품 상태: | 활동가 | 애플리케이션: | 자동차 |
|---|---|---|---|
| 인터페이스: | SPI | 전압 - 공급: | 5.5V |
| 패키지 / 건: | 100-TQFP 노출된 패드 | 공급자 소자 패키지: | 100-tqfp (14x14) |
| 증가하는 타입: | 표면 부착 | 베이스 상품 다수: | L9680 |
제품 설명

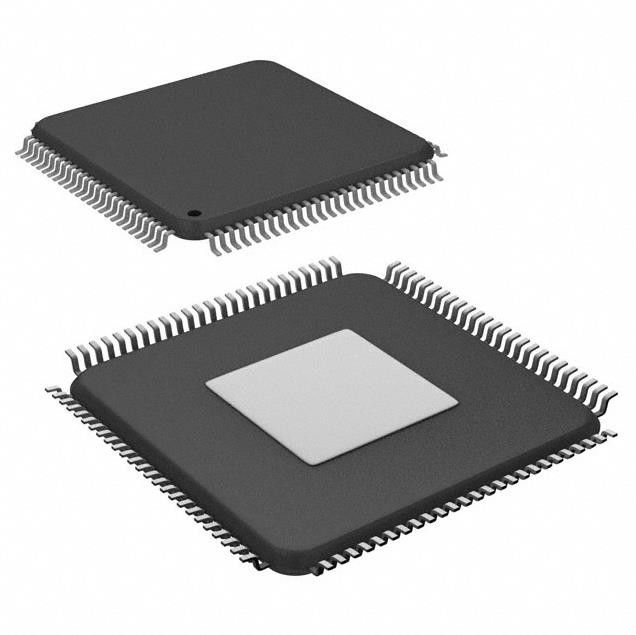

L9680-TR 트랜지스터 Ic 칩 Ic 인터페이스 전문 100tqfp
자동차 인터페이스 100-TQFP(14x14)
L9680-TR의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 특화 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 애플리케이션 | 자동차 |
| 상호 작용 | SPI |
| 전압 - 공급 | 5.5V |
| 패키지/케이스 | 100-TQFP 노출 패드 |
| 공급자 장치 패키지 | 100-TQFP(14x14) |
| 장착 유형 | 표면 실장 |
| 기본 제품 번호 | L9680 |
L9680-TR의 특징
• AEC-Q100 인증
• 에너지 비축용 부스트 레귤레이터
– 1.882MHz 작동, Iload = 최대 70mA
– 출력 전압 사용자 선택 가능, 23V/33V±5%
– 커패시터 값 및 ESR 진단
• PSI-5 SYNC 펄스용 부스트 레귤레이터
– 1.882MHz 작동,
– 출력 전압, 12V/14.75V, 사용자구성 가능
•원격 센서용 벅 레귤레이터
– 1.882MHz 작동
– 출력 전압, 7.2V/9V ±4%, 사용자구성 가능
• 마이크로 컨트롤러 유닛용 벅 레귤레이터
– 1.882MHz 작동
– 출력 전압 사용자 선택 가능, 3.3V 또는5.0V ±3%
• 통합 에너지 리저브 크로스오버 스위치
– 최대 3Ω - 912mA
– 활성 출력 표시기 전환
• 배터리 전압 모니터 및 셧다운 제어웨이크업 컨트롤 포함
• 통합 시스템 전압 진단ADC
• Squib/pyroswitch 배포 드라이버
– 12채널 HSD/LSD
– 25V 최대 배포 전압
– 다양한 배포 프로필
– 전류 모니터링
– Rmeasure, STB, STG & 누설진단
– 하이 및 로우 사이드 드라이버 FET 테스트
• 하이 사이드 세이핑 스위치 레귤레이터 및 인에이블제어
• 4채널 원격 센서 인터페이스
– PSI-5 위성 센서
– 활성 휠 속도 센서
• 3채널 GPO, HSD 또는 LSD 구성 가능,PWM 0-100% 제어
• 9채널 홀 효과, 저항 또는 스위치센서 인터페이스
• 사용자 정의 가능한 안전 로직
• 조수석 에어백에 대한 특정 해제 신호
• 임시 및 알고리즘 Watchdog 타이머
• 수명 종료 인터페이스
• 온도 센서
• 32비트 SPI 통신
• 장치에서 최소 작동 전압 5.5V배터리 핀
• 작동 온도, -40 ~ 95°C
• 포장 - 100핀
주문 정보 L9680-TR의
• 중/고급 에어백 시스템
• 차단 배터리 시스템
• 파이로 퓨즈/파이로스위치 관리
L9680-TR의 환경 및 수출 분류
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
