상세 정보 |
|||
| 제품 상태: | 활동가 | 핵심 프로세서: | 사진 |
|---|---|---|---|
| 핵심 사이즈: | 8-비트 | 속도: | 32MHz |
| 연결성: | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 |
| 입출력의 수: | 12 | 프로그램 메모리 규모: | 3.5KB (2K x 14) |
제품 설명

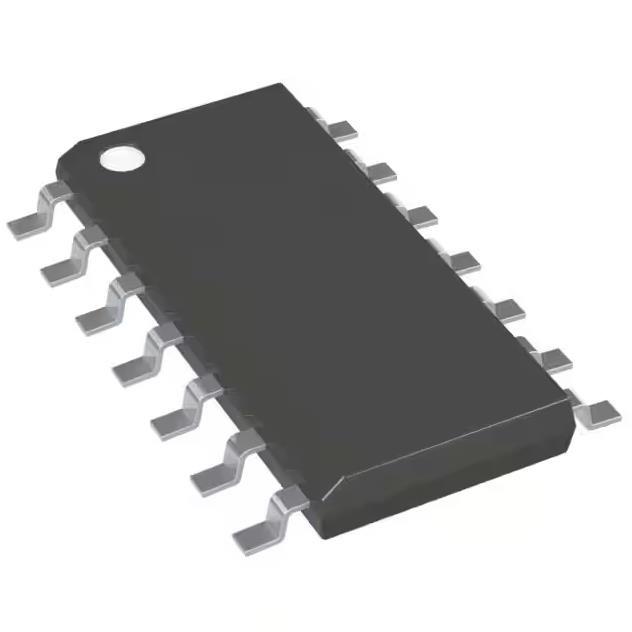

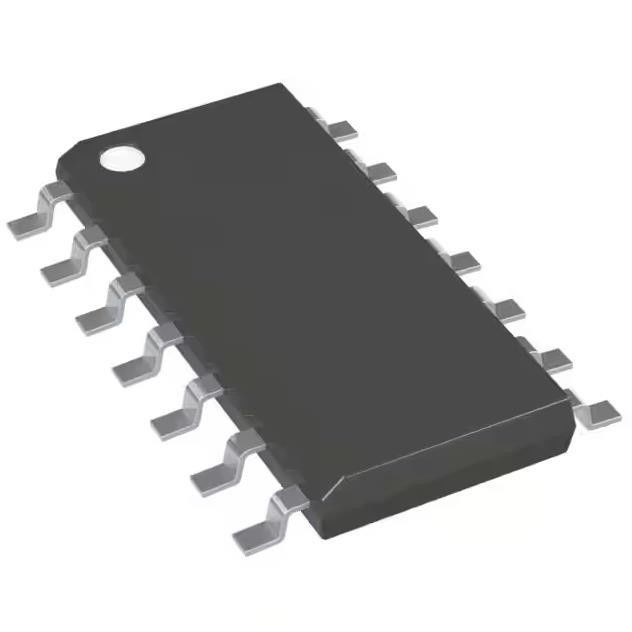

PIC16F1823T-I/SL 트랜지스터 IC 칩 IC Mcu 8bit 3.5kb 섬광 14soic
PIC PIC® XLP™ 16F 마이크로 컨트롤러 IC 8비트 32MHz 3.5KB(2K x 14) 플래시 14-SOIC
PIC16F1823T-I/SL의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 마이크로칩 기술 |
| 시리즈 | PIC® XLP™ 16F |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 코어 프로세서 | 그림 |
| 코어 크기 | 8비트 |
| 속도 | 32MHz |
| 연결성 | I²C, LINbus, SPI, UART/USART |
| 주변기기 | 절전 감지/재설정, POR, PWM, WDT |
| I/O 수 | 12 |
| 프로그램 메모리 크기 | 3.5KB(2K x 14) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 256x8 |
| RAM 크기 | 128x8 |
| 전압 - 공급(Vcc/Vdd) | 1.8V ~ 5.5V |
| 데이터 변환기 | A/D 8x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 14-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | PIC16F1823 |
특징PIC16F1823T-I/SL
• 아날로그-디지털 변환기(ADC) 모듈:
- 10비트 해상도, 최대 8개채널
- 변환 가능잠
• 아날로그 비교기 모듈:
- 최대 2개의 레일 투 레일 아날로그비교기
- 전원 모드 제어
- 소프트웨어 제어 가능히스테리시스
• 전압 레퍼런스 모듈:
- 고정 전압 레퍼런스(FVR)1.024V,2.048V 및 4.096V 출력 레벨
- 5비트 레일 투 레일 저항성긍정적인 DAC음수 참조 선택
고성능 RISC CPUPIC16F1823T-I/SL
• 단 49개의 학습 지침:
- 모든 단일 주기 명령가지를 제외한
• 작동 속도:
- DC – 32MHz 발진기/클록입력
- DC – 125ns 명령 주기
• 인터럽트 기능자동 컨텍스트절약
• 16레벨 심층 하드웨어 스택옵션으로오버플로우/언더플로우 리셋
• 직접, 간접 및 상대적주소 지정 모드:
- 2개의 전체 16비트 파일 선택레지스터(FSR)
- FSR은 프로그램과 데이터를 읽을 수 있습니다. 메모리
환경 및 수출 분류PIC16F1823T-I/SL
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
