상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 시간 (톤, 신사) (맥스): | 535 나노 초, 205 나노 초 |
|---|---|---|---|
| 멀티플렉서 / 디멀티플렉서 회로: | 4:01 | 회로의 수: | 1 |
| 온-상태 저항 (맥스): | 11.5Ohm | 채널 대 채널 정합 (ΔRon): | 650mOhm |
| 전압 - 공급, 한 개의 (V+): | 8V ~ 44V | 전압 - 공급, 듀얼 (V±): | ±5V ~ 22V |
제품 설명

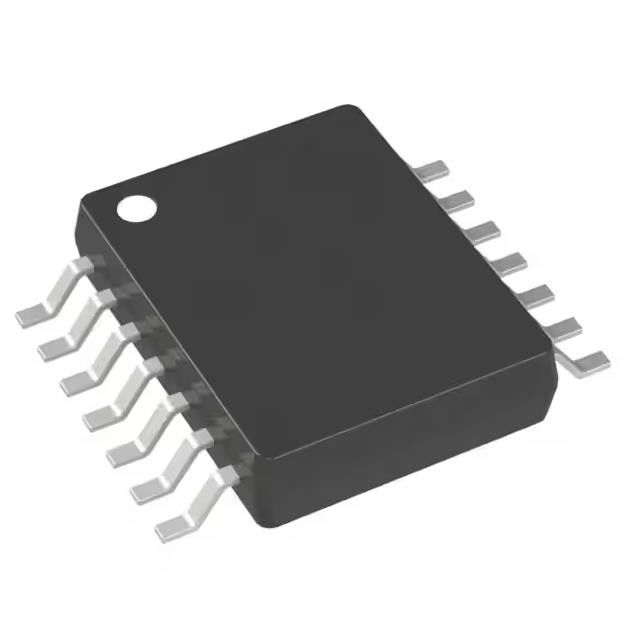

ADG5404FBRUZ-RL7 트랜지스터 IC 칩 Ic 먹스 4:1 11.5 오옴 14tssop
1 회로 IC 스위치 4:1 11.5Ohm 14-tssop
ADG5404FBRUZ-RL7의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| 엠에프르 | 아날로그 디바이스주 Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 스위치 회로 | - |
| 멀티플렉서 / 디멀티플렉서 회로 | 4:01 |
| 회로의 수 | 1 |
| 온-상태 저항 (맥스) | 11.5Ohm |
| 채널 대 채널 정합 (ΔRon) | 650mOhm |
| 전압 - 공급, 한 개의 (V+) | 8V ~ 44V |
| 전압 - 공급, 듀얼 (V±) | ±5V ~ 22V |
| 스위치 시간 (톤, 신사) (맥스) | 535 나노 초, 205 나노 초 |
| -3db 대역폭 | 110MHz |
| 전하 주입 | 695pC |
| 채널 전기 용량 (CS (떨어져서), (떨어져서) CD) | 11pF, 47pF |
| 경향 - 누출 ((떨어져서) 있습니다) (맥스) | 500pA |
| 혼선 | 1MHz에 있는 -73dB |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 14 TSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 14-TSSOP |
| 베이스 상품 다수 | ADG5404 |
ADG5404FBRUZ-RL7의 특징
-55V와 +55 Ｖ에 달하는 오우 과전압 보호
-55 Ｖ와 +55 Ｖ에 달하는 오우 파워-오프 보호
소스 핀 위의 오우 과전압 검출
오우 인터럽트 플래그는 결함 상태를 보여줍니다
저항 위의 오우 로우 : (전형적인) 10 Ω
0.5 Ω(maximum)의 오우 온 저항 평탄성
오우 4 kV 휴먼 바디 모델 (HBM) ESD 평가
어떠한 환경 하에 면역성인 오우 래치-업
디지털 입력 없는 오우 기지 상태는 나타납니다
VDD 아날로그 신호 범위 ±5 Ｖ에서 ±22 Ｖ에 대한 오우 VSS
44 Ｖ 단일 공급 작동에 대한 듀얼 공급 작동 8 Ｖ
완전히 ±15 Ｖ, ±20 Ｖ, 12 Ｖ와 36 Ｖ에 상세화된 오우
애플리케이션의 ADG5404FBRUZ-RL7의
오우 아날로그 입출력 모듈
분포된 오우 프로세스 컨트롤 /
컨트롤 시스템즈
오우 데이터 수집
오우 계측기
오우 항공전자공학
오우 자동 시험 장치
오우 통신 시스템
오우 중계기 대체
환경적이 & ADG5404FBRUZ-RL7의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
