상세 정보 |
|||
| 제품 상태: | 전혀 새로운 디자인을 위해 | 스위치 유형: | 범용 |
|---|---|---|---|
| 출력의 수: | 1 | 비율 - 입력 :출력: | 0.042361111 |
| 출력 구조: | 높은 쪽 | 출력형: | 엔-채널 |
| 인터페이스: | 온 | 전압 - 로드: | 4V ~ 28V |
제품 설명

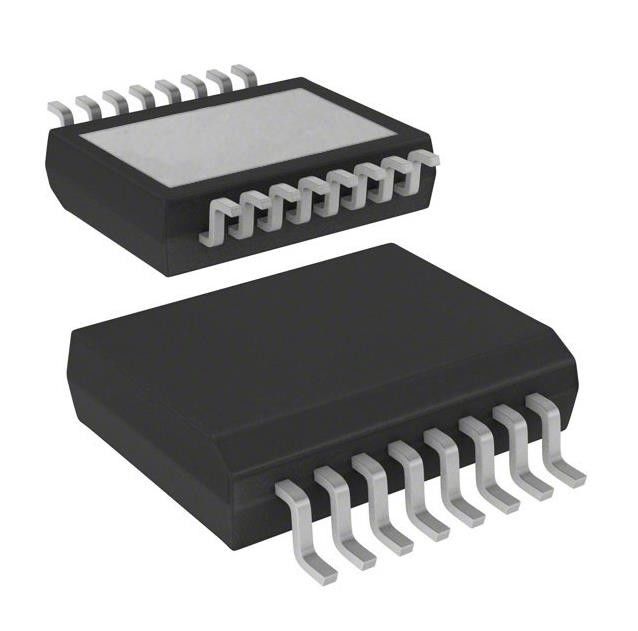

VN7016AJTR 트랜지스터 IC 칩 Ic Pwr 드라이브르 N-찬 1시 1분 Pwrsso16
전원 스위치 / 운전자 1시 1분 엔-채널 55A PowerSSO-16
VN7016AJTR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 배전 스위치, 부하 드라이버 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | 비파워티엠 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 전혀 새로운 디자인을 위해 |
| 스위치 유형 | 범용 |
| 출력의 수 | 1 |
| 비율 - 입력 :출력 | 1:1 |
| 출력 구조 | 높은 쪽 |
| 출력형 | 엔-채널 |
| 인터페이스 | 온 |
| 전압 - 로드 | 4V ~ 28V |
| 전압 - 공급 (Vcc/Vdd) | 요구되지 않습니다 |
| 경향 - 출력 (맥스) | 55A |
| (Typ) 위의 Rds | 16mOhm |
| 입력 유형 | 비반전 |
| 특징 | 자동 재시동, 상태 플래그 |
| 결함 예방 | 현재 제한 (고정된), 열린 부하는,의 위에 온도, 오버 전압, UVLO를 발견합니다 |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | PowerSSO-16 |
| 패키지 / 건 | 16-PowerLFSOP (0.154 ", 3.90 밀리미터 폭) |
| 베이스 상품 다수 | VN7016 |
VN7016AJTR의 특징
자동차 오우는 자격을 주었습니다
오우 장군
- 멀티센스 아날로그 피드백과 싱글 채널 현명한 상부 드라이버
- 매우 저-대기 전류
- 호환가능하 3 Ｖ와 5 Ｖ CMOS가 출력합니다
오우 멀티센스 진단 기능
- 다음의 복합적 아날로그 피드백 : 고 정밀도 비례하는 전류 반복기, VCC 공급 전압과 부하 전류와
TCHIP 장치 온도
- (전력 제한) 지시에 기초를 두기 위해 과적하고 단락시킵니다
- 온도 셧다운 지시
- 오프 상태 개방 부하 탐지
- VCC 탐지에 대한 출력 쇼트
- 의미 실행 / 드이사벨
오우 보호
- 부족 전압 중단
- 과전압 클램프
- 부하 전류 제한
- 빠른 열적 전이 현상의 자가 제한
- 쉽게 잘 믿 헌신적 결점 리셋 핀으로 과온 또는 전력 제한에 래치 오프
- 땅의 손실과 VCC의 손실
- 외부 부품과 역 배터리
- 정전기 방전 보호
VN7016AJTR의 애플리케이션
오우 저항력이 있고 귀납적이고 전기 용량인 자동차의 모든 타입이 로딩됩니다
오우는 특별히 자동차 앞광을 의도했습니다
환경적이 & VN7016AJTR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
